高壓氧艙吸氧面罩產品說明:

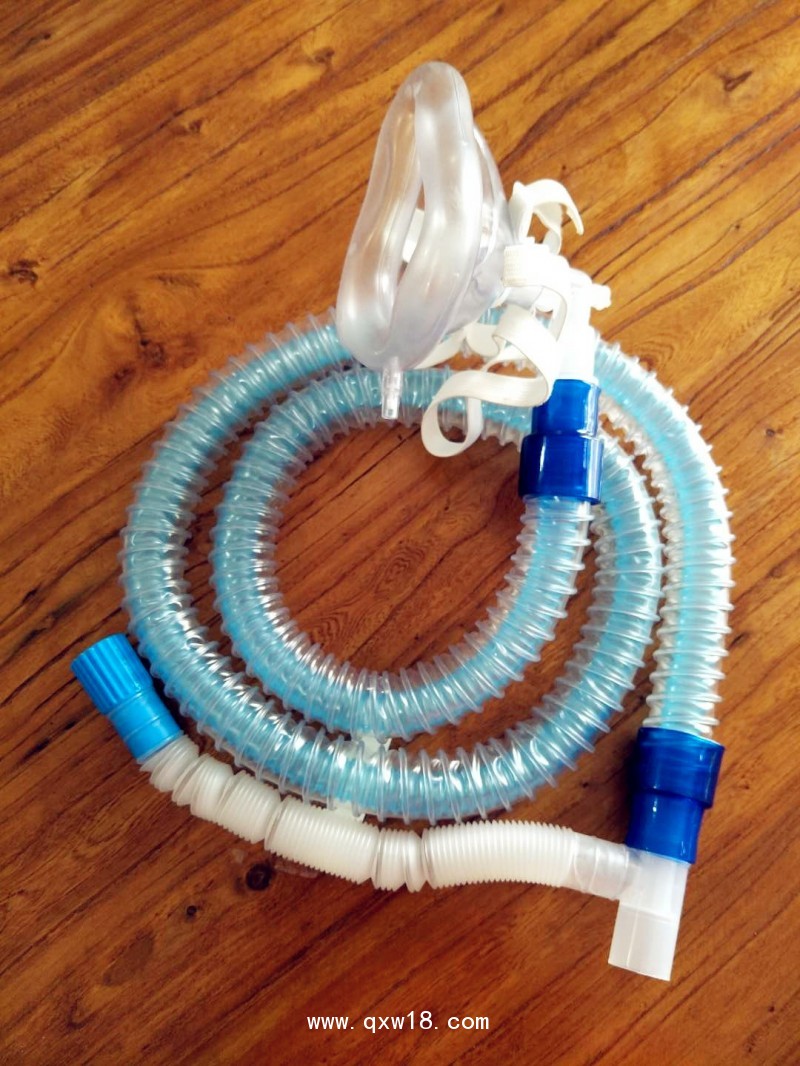

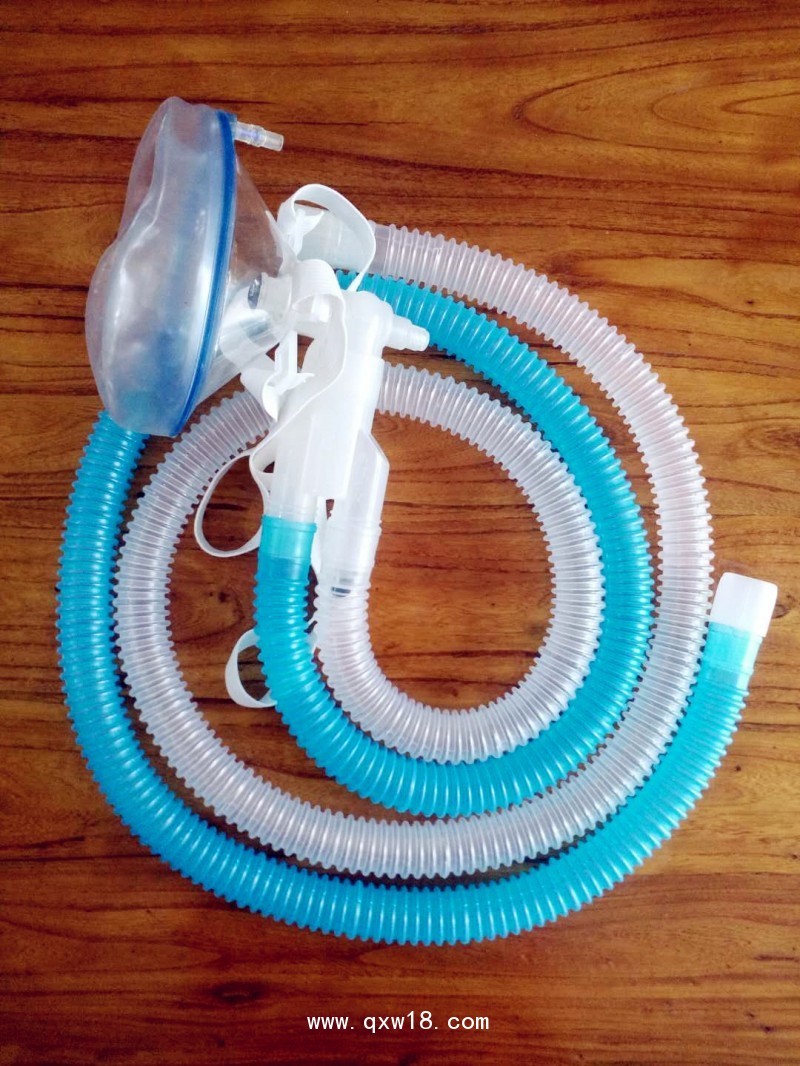

新型多功能吸氧面罩介紹

?

“氧艙伴侶”多功能吸氧面罩是德州輝盛高壓氧艙科技有限公司最新研發的一種高壓氧艙專用吸氧面罩，具有一級吸氧二級吸氧功能，即可用于一級吸氧亦可用于二級吸氧；功能上只需轉換接頭就能達到針對不同病人面罩吸氧、氣管插管吸氧、鼻管吸氧、頭罩吸氧等吸氧方式都可在氧艙內吸氧。新型吸氧面罩連接裝置結構特點是：進氣、排氣單獨通道不相通、無交叉，吸氣、排氣氣體不混合；在進氣通道出口上設置單向瓣膜氣體只進不出，進入氣體與與排出氣體不相互串通；排氣管出口設置單向瓣膜氣體只出不進；進氣管出口突出于排氣管進口有利于氣體在排氣管道的流出；T型結構獲得最大氣體通過直徑、最小阻力。

?

1由內部三通進出氣體混合通道設計為內部五通進出氣體獨立通道。

2 進氣管單向瓣膜設置在 進氣管出口位置。

3 有三通連接管件 設計為五通管件。

4 增加了儲氣緩存袋

5 Y型結構更改設計為T性結構。

6專為氧艙內氣管插管病人設計了一款同軸管專用吸氧裝置，直接可以套在插管出口處，避免用毛巾圍在面罩周圍造成病人的不適及漏氧氧濃度超標。

7針對不能用面罩吸氧的病人專門設計了鼻管式吸氧連接裝置。

?

高壓氧醫學在中國自19世紀60年代起步，雖然開端較晚，但不斷發展并呈星火燎原之勢，社會影響力日增，應用范圍越來越廣。

????目前高壓氧使用的呼吸面罩及連接管路、管件，基本能適應患者的需求，但也存在一些不足，如呼吸面罩與官路之間的連接管件，大都使用Y型三通管件，這種管件氧氣進路始終開通，吸氣時由于受微阻力呼吸調節器和流量計供氧氣流小的限制，吸氧的后半程阻力增大，有窒息感，同時，呼氣時在Y型三通出氣管中存有的部分廢氣又被吸入患者體內，等于降低了氧氣的純度；呼氣時一些氧氣又隨廢氣一同被排出，即造成氧氣的浪費又會使艙內氧濃度升高。

為實現上述目的，新型面罩采用了以下方案：

1 首先面罩連接管路上由內部三通進出氣體混合通道改為五通體進出氣體獨立通道，避免了供氧和排氧氣體在三通內部的混合使吸氧純度更高。

2 面罩連接管件供氧出口突出于排氧進口使供排氧氣體進一步隔離保證吸氧的純度。

3 連接面罩的T型管另一端與供氧管路相通設置了儲氧緩存袋，主要作用是一級吸氧時呼氣過程中排出的氧氣暫時儲存在儲氧緩存袋中吸氣中再被患者吸入體內這樣既節約了氧氣又不使呼氣過程中排出的氧氣排到艙內造成艙內氧濃度的上升。?

工作時，主體管前端接呼吸面罩，輸氧管接氧艙供氧管，排氣管接氧艙排氣主管；吸氣時，輸氧單向閥打開，排氣單向閥關閉，供氧管中排出的氧氣與氧氣緩存袋中的氧氣一同被吸入患者體內，呼氣時，輸氧單向閥關閉，排氣單向閥打開，廢氣通過排氣腔、排氣管排出。

由于本實用新型設置了氧氣緩存袋，患者吸氣順暢，沒有窒息感；輸氧通道與排氣通道為兩個獨立通道，同時，輸氧單向閥設置在輸氧管前端口，氧氣與廢氣混合很少，提高了吸氧純度，減少了氧氣浪費。

應用原理如圖1：

?

如圖1第一進氣（吸氣）過程：吸氣，氧氣經氣源（儲氧罐或氧氣瓶）、外部管道及控制氣體的流量計等從該連接管件進氣管進口進入，進氣管在吸氣形成的負壓作用下進氣管出氣口單向瓣膜被打開；同時排氣管出氣口的單向瓣膜也在負壓作用下關閉，通過獨立的進氣管道進入面罩的氧氣被患者吸入體內完成第一吸氣過程進入排氣（呼氣）過程。

?

第一排氣（呼氣）過程：吸氣結束進入排氣過程患者開始呼氣，呼出的二氧化碳?xì)怏w排到面罩內產生氣壓在氣壓作用下進氣管出口單向瓣膜被關閉同樣在此氣壓作用下排氣管出口處單向瓣膜被打開二氧化碳?xì)怏w從面罩經獨立通道排出；排氣（呼氣）的同時氧氣因流量計始終處于打開狀態還會以進氣時的相同流量持續從進氣管進入而進氣管出口處的單向瓣膜已經關閉氧氣只能進入與之相通的儲氣緩存袋里面被暫時儲存起來直到排氣（呼氣）過稱結束。

?

第二進氣（吸氣）過程：第一呼氣過程結束進入第二進氣（吸氣），患者吸氣產生負壓進氣管出口處單向瓣膜被打開同時排氣管出口單向瓣膜被關閉氧氣從進氣管進口經獨立的進氣管道進入面罩被患者吸入，而在上一次呼吸過程中被儲存在儲氣緩存袋里的氧氣在吸氣負壓作用下也共同經進氣通道一同被患者吸入體內完成第二吸氣過程進入第二排氣過程。

第二排氣（呼氣）過程：與第一排氣（呼氣）過程相同不做復述。

綜上所述新型吸氧面罩優點非常明顯，首先儲氧緩存袋的設計減小了吸氧阻力增加了吸氧舒適度即節約氧氣又不使艙內氧濃度容易超標；供排氧獨立通道的設計使得吸氧純度增加提高了療效。很值得推廣和普及

?
