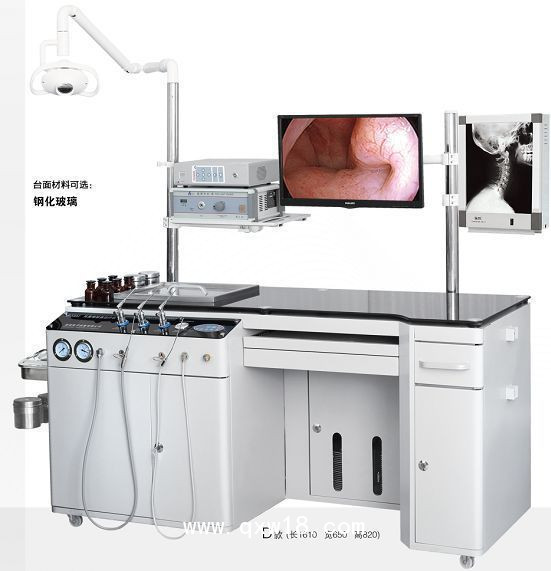

耳鼻喉綜合治 療臺 耳鼻喉綜合診療臺 耳鼻喉綜合檢查產品說明:

耳鼻喉綜合治 療臺 耳鼻喉綜合診療臺 耳鼻喉綜合檢查

標準配置：

噴槍3支，彎頭1支，直頭2支；

吸槍1支；

射燈1套，≥50W；

托盤2個，32cm×22cm；

棉球缸：2個；

監視器1臺；

冷光源1套；

CCD攝像機（進口幾芯）1臺；

影像打印系統1套；

鼻鏡1根；

觀片燈1套。

技術參數：

正壓泵：2.5kg/cm2；

負壓泵：740mmHg（max）；

噴槍正壓：0.1~0.15Mpa 可調；

吸槍負壓：≥0.07Mpa 可調；

整機功率：1200VA；

影像系統：可對圖像實時采集、處理、打印、病例管理等；

喉鏡預熱器：450W，手動開啟，自動關閉；

冷光源：250W；

吸引瓶：2500CC；

射燈：≥50W，照度：≥1×104LUX，可任意位置固定；

尺寸：1610*670*800毫米(誤差不超過±20毫米)

耳鼻喉治療臺工作原理

? ? 耳鼻喉綜合檢查臺采用正壓泵對噴槍充氣，使噴槍手柄內的藥液瓶?jī)?nèi)的藥液充分均勻霧化。對耳、鼻、喉的病變部位噴灑，不同的藥液可醫治鼻塞、收縮鼻粘膜、鼻出血、咽喉炎及手術前的麻醉等作用。采用負壓泵對吸引槍口形成負壓，吸除鼻膜分泌物，傷口處的血塊，膿液等。投射燈射出的光線由額帶反射鏡照至耳、鼻、喉、口腔等部位，作檢查用。? ? PK-3202型配計算機影像處理系統，可與各種纖維及硬管鏡連接。觀察記錄動態錄像，有利于診斷，并可留存圖片病歷。根據設備的工作原理，噴槍、吸槍、射燈、CCD攝像機為患者環境下使用。

?

正確使用耳鼻喉治療臺噴霧槍

? 噴霧槍噴霧：

? ? a? 噴霧劑加注：松開噴霧槍與噴霧槍藥瓶套之間的管接頭螺帽，分離出噴霧槍后，再反時針擰出小藥瓶，將噴霧劑（藥液）注入瓶中，然后將藥瓶裝回到噴槍，最后把小藥瓶插入瓶套，對準小瓶擰緊管接頭螺帽，噴霧劑加注完成。

? ? b噴霧壓力調節：接通總電源開關（在檢查臺機箱右側）和噴槍電源開關，提起噴霧槍，氣泵開始工作，在氣泵工作狀態下即可對噴霧槍工作氣壓進行調節。順時針擰動有噴霧槍標記的調節旋鈕，壓力上升；反之則下降，在0.1MPa～0.15MPa下，噴霧槍即可正常工作。噴霧槍上有一噴霧控制閥，用拇指輕壓閥門開關按鈕，裝在小藥瓶?jī)?nèi)的藥液便以霧狀噴出。

注意：使用噴霧槍時，要求噴嘴軸與水平線保持±450角范圍內，不得倒置。

? ? ? ?耳鼻喉治療臺噴霧槍使用完畢后，應放入噴霧槍孔座，此時連接管被收入機柜內，氣泵隨之停止工件，最后關閉電源開關，切斷電源。

吸引槍吸引：吸引管與機內負壓系統相連，通過負壓吸引工作，吸引管有不同口徑的吸管兩支，吸管與吸引管嘴之間采用錐面連接，具有裝拆快捷，密封可靠的優點。吸引管的操作：選好經消毒的吸引管，把吸引管裝到吸槍嘴上，使錐面配合有一定的緊度，打開吸引槍電源開關，拿起吸引槍，真空系統負壓上升，一旦吸管口接觸到吸引物，負壓會隨之提升，可≥0.07MPa，吸槍工作負壓的大小，可通過負壓調節閥進行調節，調節旋鈕順時針旋轉，則負壓上升；反之則下降。

? ? ? ?吸槍工作完畢后，將槍放回吸槍孔座，負壓系統會自動停止工作。

? ?警示：吸槍管操作與吹風管為同一電源開關，吹風管應在有資歷的醫生指導下操作應用， 按醫學專科操作規程進行。

?

耳鼻喉治療臺性能

歡迎使用PK-320系列耳鼻喉綜合檢查臺，在您打開儀器前，請認真閱讀本說明書，并按照本說明書的要求使用和維護您的儀器，能延長儀器使用壽命，更好地為您服務。本設備在開機運行過程中，可能會對周邊其他設備或裝置產生電磁干擾或其他干擾。可能會導致其他設備或裝置控制失常， 信號失真， 測試出現系統誤差等負面影響。建議用低電阻的金屬材料作成屏蔽盒， 盒體接地， 罩住干擾源或被干擾者即可。

1、 設備性能

1.1設備特點

? ?PK-320系列耳鼻喉綜合檢查臺是根據各級醫院的臨床需要設計的一種集耳鼻喉部位的檢查治療于一體的綜合性設備，具有直頭和彎頭噴霧槍對藥液進行均勻霧化噴藥，吸引槍吸引排除痰液、血液等。耳鼻喉綜合檢查臺設計合理，造型新穎美觀，既能對耳鼻喉器官檢查治療，又能大大提高醫務人員的工作效率和美化工作環境。

1.2適用范圍

? ?該系列設備分別適用于各級醫院耳鼻喉科供耳鼻喉部疾病的檢查、治療及影像處理。

1.3型號標記：

? ?設備型號由企業名稱代號、產品類別代號、產品設計序號組成。

?
