蘇嘉外周神經叢刺激儀SJ-CJY-I產品說明:

外周神經叢刺激儀

一、?外周神經刺激儀簡介

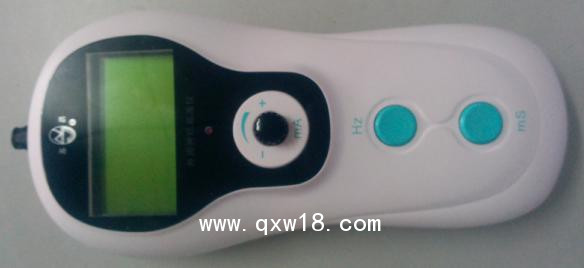

外周神經叢刺激儀SJ-CJY結構由刺激儀控制器、刺激儀分線器（測試用，醫生實際使用無此部分）、刺激儀測試用刺激針、刺激筆、精密負載（測試用，醫生實際使用無此部分）組成。

該產品與刺激針或刺激筆等配合使用，在不同外周神經定位過程中定位外周神經位置，用于局部/區域麻醉、局部/區域鎮痛和神經學診斷。?????????????

?

產品特征：

1、所屬的類：內部電源；

2、所屬的型：BF型；

3、設備屬非AP/APG型；

4、電源種類：內部電源；

5、設備無網電源輸入功率；

6、絕緣路徑見圖2；

7、設備具有應用部分：連接導線；

8、不具有信號輸入部分，具有信號輸出部分；

9、設備屬普通型設備；

10、設備運行方式：連續運行；

?

二、?主要功能、參數（測試負載為1000歐姆±1%精密電阻）

圍內可調電流（輸出）范圍：0mA至30mA。

可調頻率范圍：1Hz和2Hz雙頻可調。

電流測量功能：實際輸出電流值（顯示頻右下角顯示）

電流步進增量：

Pen模式：0ma-5ma范圍內為0.2mA；5mA-10mA范圍內為0.5mA；10mA-30mA范圍內為1mA，誤差±10%。

CanHi模式（5mA）即刺激針大電流模式：0mA-0.5mA范圍內為0.02mA；0.5mA-2mA范為0.1mA；2mA-5mA范圍內為0.25mA，誤差±10%。

CanLo模式（1mA）即刺激針小電流模式：0mA-1mA范圍內為0.02mA。

電流脈沖脈寬設定范圍：0.05ms,0.1ms、0.2ms, 0.3ms、0.5ms、1.0ms六個檔位可調。

最大幅度：

電流：刺激筆模式：30mA，誤差±5%；

刺激針模式：5mA，誤差±5%（大電流檔位），1mA，誤差±5%（小電流檔位）

電壓：刺激筆模式：40V，誤差±5%；

刺激針模式：6V，誤差±5%（大電流檔位），1.2V誤差±5%（小電流檔位）

?????直流分量：

?????????該刺激儀控制器輸出不包含直流分量。

?????電流密度：

??????????該刺激儀控制器輸出的電流密度遠低于10mA（r.m.s）。

電池電量指示、低電壓提示：

????電池電量指示：液晶顯示屏上電池符號表示。

a、低電量提示：

當電池電壓低于6.2V（±0.1V）時，?顯示屏上電池符號開始閃爍，一次低高低變頻的報警音響起，具體輸出為100ms 337.5Hz，100ms 675Hz，100ms 337.5Hz。

????b、無電量提示：

當電池電壓低于6V（±0.1V）時，無電量緊急關閉措施開啟，三次低高低變頻的報警音響起，每次間隔250ms，報警音的具體輸出為100ms 337.5Hz，100ms 675Hz，100ms 337.5Hz。供電電源：9V??? ? ??

?

三、?使用操作步驟

該外周神經叢刺激儀有兩種工作模式，其操作步驟分別如下所示：

首先給刺激儀控制器安裝好9V電池，然后按照如下步驟進行操作。

???（一）、刺激筆模式

1、系統組裝連接 ???

?A、刺激儀控制器保持關閉狀態。

B、把刺激筆插入Pen模式接頭。

C、把Pen模式接頭連接上刺激儀控制器。

D、把醫用接觸式電極（未提供）放在需要測試的神經末梢的皮膚上。

E、連接刺激筆黑色探針的一端到接觸式電極上，使刺激儀控制

???器和人體形成一個回路。

2、具體操作

???第一步、打開刺激器控制器，等待幾秒鐘主界面出現。

? 確認當前是刺激筆模式（在屏幕的右上方顯示“PEN”）

? 確認電池有充足的電源（在屏幕的中間底端顯示）

???第二步、用設備上的按鈕選擇需要的脈沖的頻率和寬度

???第三步、把探針?lè)旁诨颊叩钠つw上，轉動旋鈕調節脈沖的大小。

??使用適中的力度在皮膚表面移動，找到神經反應的位置

??觀察屏幕確認發出的電流大小和設定的值接近

??如果發出的電流（屏幕右下角）顯示是?OPEN，把電流調回?0?mA?檢查所有連接。如果不能解決問題請檢查?刺激儀控制器設備和刺激筆的連接。

???（二）、刺激針模式

?????1、系統組裝連接

????????連接安裝和刺激針模式類似（如上），不同之處：?????

????????????用Can模式接頭代替Pen模式接頭；

????????????用?刺激針代替刺激筆；

????????????將紅色的探針與刺激針頂端相連；

????2、具體操作

????第一步、打開刺激器控制器，等待幾秒鐘主界面出現。

????? 確認當前是刺激筆模式（在屏幕的右上方顯示“CAN”）

? 確認電池有充足的電源（在屏幕的中間底端顯示）

????第二步、用設備上的按鈕選擇需要的脈沖的頻率和寬度，按下中間旋鈕可以選擇大電流檔位刺激針模式（最大電流輸出值5mA）和小電流檔位刺激針模式（最大電流輸出值1mA）。

????第三步、把刺激針穿入患者的皮膚上，轉動旋鈕調節脈沖的大小。

???使用適中的力度在皮膚表面移動，找到神經反應的位置

???觀察屏幕確認發出的電流大小和設定的值接近

???如果發出的電流（屏幕右下角）顯示是?OPEN，把電流調回?0?mA?檢查所有連接。如果不能解決問題請檢查?刺激儀控制器設備和刺激筆的連接。

?
