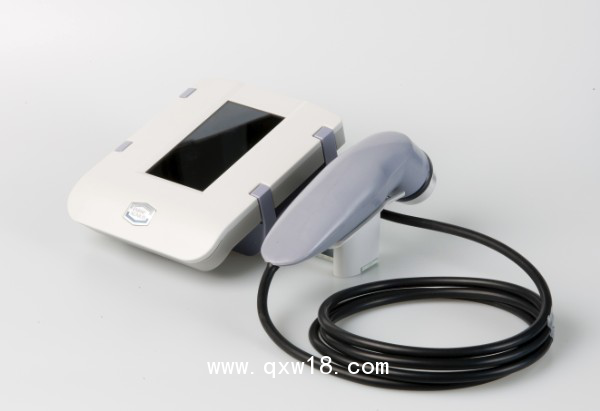

荷蘭恩諾超聲治療儀Sonopuls 190產品說明:

結構及組成/主要組成成分 該產品由主機、超聲治療頭（型號：coll）、電源適配器組成。該產品具有一個1MHz超聲治療頭，具有超聲連續模式和超聲脈沖模式兩種工作模式。

適用范圍/預期用途 用于減輕頸椎病、腰椎間盤突出癥、腰肌勞損所引起的疼痛。

?

?

品名：雙頻超聲治療儀

品牌：ENRAF-NONIUS

型號：Sonopuls 190

產地：荷蘭

介紹：

Sonopuls190雙頻超聲治療儀操作簡單，反映迅速。設備可以迅速開機和完成治療處方的設定，并開始治療。緊湊而符合人體工程學的設計，擁有高清晰的TFT觸摸屏，讓其成為治療師最佳的助手。

?

概述：

人耳能聽到的聲音是頻率為16Hz～20kHz的聲波。頻率高于20kHz的聲波超過人耳的聽域，稱為超聲波。應用超聲波治療疾病的方法稱為超聲波療法（ultrasound therapy）。超聲波時一種機械震動波，超聲波的機械振動作用于人體時引起微細按摩效應、溫熱效應、空化效應以及多種理化效應，連續式超聲波的溫熱作用較明顯，脈沖式超聲波的非熱效應、激活作用較明顯

?

超聲波治療作用：

1、神經興奮性降低，神經傳導速度減慢，有鎮痛、解經作用。

2、加強組織的血液循環，提高組織的血液循環，提高細胞通透性，改善組織營養，促進水腫吸收。

3、提高結締組織的彈性，使膠原纖維分解，松解粘連、攣縮，瘢痕組織變細而松軟。

4、低強度或脈沖式超聲波可刺激組織的生物合成和再生修復，加速骨痂的生長愈合。

5、低強度超聲波作用于神經節段可以調節其支配區神經血管和內臟器官的功能。

6、超聲波有很好的溶栓效應，可使血栓形成的血管再通而恢復血流。

?

臨床適應癥：

軟組織扭、挫傷，勞損， 瘢痕組織，注射后硬結，凍傷，凍瘡，肩關節周圍炎，腱鞘疾病，骨關節病，脊柱炎，腰椎間盤突出癥，半月板損傷，骨折，前列腺炎，硬皮病，帶狀皰疹等傷病的臨床物理治療。

?

技術參數：

·超聲頻率：1 MHz和3 MHz

·輸出方式：持續；脈沖

·超????聲：脈沖頻率/任務循環：100 Hz / 5, 10, 20, 33.3，50，80%

·連接數量: 2?

·強????度：0－2 W/cm2 持續，, 0 – 3 W/cm2 脈沖

·脈沖頻率：16HZ；48HZ；100HZ

·可編程儲存位置：20組自由選擇治療記憶

·預設程序：22個內置處方

·有臨床驗證和圖示說明

·有彩色液晶顯示屏

·電 ???源：100-240 V ± 10% (50/60 Hz)

·輸 ???出：15 VDC/3,3 A

·尺 ???寸：21019090?mm

·凈 ???重：0.76?kg

?

超聲治療儀Sonopuls 190有兩種5cm2和0.8cm2治療頭

?

警告:

?

該設備僅在醫師及持有許可證的相關人員監督下使用。

禁止在使用短波或微波熱透療儀的環境下使用該設備，由此可能導致電極燒壞。

為減輕該影響，請不要將該設備與其他設備混合使用。

該設備不宜在使用混有空氣，氧氣，一氧化二氮的麻醉劑的情況下使用。

該裝置應保存在兒童接觸不到的地方。

?

?

注意:

對患者實施治療前，應熟悉治療的每一環節，包括適應癥，禁忌癥，警告信息及注意事項。

?

超聲是一種通過超聲治療頭產生的高頻振動的機械能。該振動能穿過身體組織，并讓其逐漸吸收，最終轉換成熱量。

?

適應癥/禁忌癥 及超聲不良反應

?

適應癥:

?

肌肉痙攣 和關節攣縮。禁忌癥:

?

已確立的關于熱療的禁忌癥

身體患有惡性腫瘤的區域.

不能在骨骼生長中心之上或附近進行治療，除非骨骼生長已經結束

如果患者使用心臟起搏器，避免在胸部進行治療

不能在康復中的骨折區域進行治療

以任何形式植入金屬的部位

超聲不能在患者感覺缺失的部位進行治療

超聲不能應用于生殖腺或發育中的胎兒

不能使用在心臟部位

超聲治療不能在腦部進行治療

不能運用于睪丸

不能運用于眼部

超聲不能運用于無意識患者。

?

注意事項及警告信息:

?

在有出血素質存在的患者身上進行超聲治療要引起足夠的注意。

患者的疼痛感覺會由于疾病，手術，電離輻射治療，化學療法及全身或者部分麻醉逐漸減弱，所以超聲治療存在安全隱患，可能會造成灼傷。不要在感覺遲鈍或循環不良的區域進行治療。

巨大的熱量可能會導致局部區域產生無菌性壞死，這種壞死從皮膚表面觀察很難發現。

?

超聲參數

?

最大輸出振幅:

占空比 5 – 50 % : 0 – 3 W/cm2

占空比80 % : 0 – 2.5 W/cm2

占空比 100 % : 0 – 2 W/cm2 (連續波)

?

5 cm2 治療頭最大輸出功率:

占空比 5 – 50 % : 0 – 15 W 占空比80 % : 0 – 12 W

占空比 100 % : 0 – 10 W (連續波)

?

?0.8 cm2:治療頭最大輸出功率

占空比 5 – 50 % : 0 – 2.4 W 占空比 80 % : 0 – 2 W

占空比 100 % : 0 – 1.6 W (連續波)

不定輸出值 : ± 20 % 輸出值 超過 10 %最大值

脈沖頻率 : 100, 48 and 16 Hz ± 1 %

脈沖占空比 : 5 – 80 %

Pulse duration at 100 Hz : 0.5 – 8 ms ± 10 % (通過占空比設立) 臨時最大值至平均比例 (RTPA) ????????????????: ?20 – 1.25 ± 10 % (通過占空比設立)

?

治療時間 : 0 – 30分鐘 ± 0.1 分鐘,連接到接觸控制

接觸控制閾值 : 65%

?

5 cm2治療頭

?

超聲頻率:

1 MHz : 0.98 MHz ± 2 %

3 MHz : 3.1 MHz ± 2 % ERA (有效輻射區域):

IEC 60601-2-5: 2000 : 4 厘米21 CFR 1050.10 : 5厘米

波型:

1 MHz : 準直型

3 MHz : 準直型

BNR (非均勻波形比例) : 6:1 最大值

側面輻射 : 10 mW/cm2 最大值

?

0.8 cm2 治療頭

?

超聲頻率:

1 MHz : 0.98 MHz ± 2 %

3 MHz : 3.1 MHz ± 2 % ERA (有效輻射區域):

IEC 60601-2-5: 2000 : 0,6 cm2 21 CFR 1050.10 : 0,8 cm2

波型:

1 MHz : 準直型

3 MHz : 發散型

BNR (非均勻波形比例) : 6:1 最大值

側面輻射 : 10 mW/cm2 最大值

?

?

技術數據

?

電源電壓 : 100 – 240 V ± 10% 電源頻率 : 50 / 60 Hz

?

主機:

尺寸 : 21 x 19 x 9厘米 (w x d x h) 重量 : 760 毛重

?

運輸及儲藏的環境條件:

溫度 : -20° to +70° C

相對濕度 : 10 tot 50 % (23°C原包裝)

: 10 tot 90 % (40°C 原包裝)

大氣壓強 : 500 to 1060 hPa

?

正常使用下的環境條件:

溫度 : 10° to 40° C

相對濕度 : 10 to 90 % 無冷凝

大氣壓強 : 500 to 1060 hPa

?
