數字源表工作原理產品說明:

數字源表作為電學測量的常用儀器，在高校和研究所的相關實驗室內幾乎都能看到，源表集多表合一、配上專業軟件即可實現各種定制測量，使用非常廣泛。

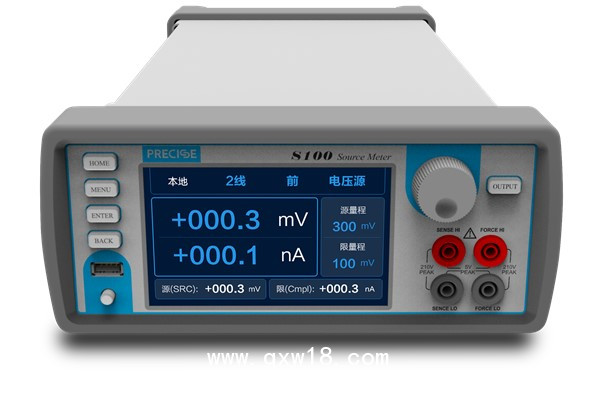

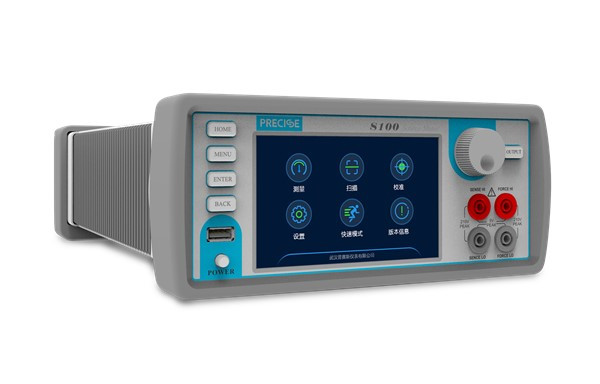

S型數字源表在一個半機架尺寸的儀器中結合了電壓源、電流源、電壓表、電流表、電子負載等功能，這些測試功能，令數字源表具有I-V特性測試系統、曲線追蹤儀和半導體分析儀的各種測試能力，而成本更低廉。

源表突出特點：使用一臺儀器進行多種測量 ；

那么數字源表工作原理是怎樣的呢？是如何支持四象限工作的呢？

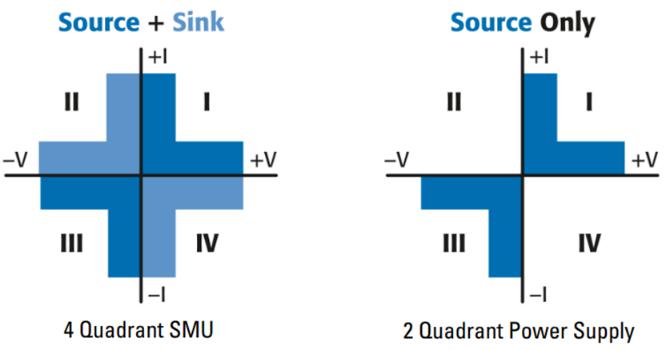

①電源象限圖是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。

????②第一、三象限即電壓電流同相，設備對其它設備供電，稱為源模式；作為正或者負恒壓或恒流電源即為該模式；

③第二、四象限即電壓電流反向，其它設備對設備放電，被動吸收流入的電流，且可為電流提供返回路徑，稱為肼模式；太陽能電池板、鋰電池放電實驗時均為該模式；

?

?

?

?

?

?

?
