中心供氧系統產品說明:

深圳華騰醫用工程設備有限公司是香港華騰集團成員子公司之一，專業從事醫院凈化工程設計、裝飾、裝修、凈化設備施工與安裝；我司集合了醫院中心供氣系統、醫用制氧設備、中央呼叫系統設備的研發、生產、制造、安裝、銷售及售后服務的一家高新技術性企業。公司總部座落在中國醫用設備的硅谷—深圳。在全國大、中城市共設有30多家辦事處及售后服務機構，為華騰醫用工程產品的市場開發和售后服務打下堅實的基礎。

深圳華騰醫用工程設備有限公司擁有一批20多年從事醫院醫用工程經驗的管理團隊，尤其是在手術室、ICU、CCU、NICU凈化工程、消毒供應中心、醫用制氧設備等凈化系統整體解決辦法方面有著豐富的經驗，全力打造國內一流醫用工程整體解決方案供應商，讓客戶無后顧之憂。

用心做好產品，用心做好服務是華騰的使命。華騰醫用工程設備有限公司作為中國醫用工程市場的開發和制造商，愿以優質的工程為廣大醫療單位和廣大用戶提供更優質的服務，共同發展、共創輝煌，也為人類健康事業貢獻一份力量！

統氧源對比表

氧源	瓶裝氧	液態氧	醫用分子篩中心制氧系統
國家 法規	執行國家強制標準（GB8982-2009）和《中國藥典》（2005）版中的標準，瓶裝氧生產企業必須具有： 《藥品生產許可證》、《藥品GMP證書》、《中華人民共和國藥品注冊證》。 瓶裝氧經營企業必須具有： 藥監局頒發的《藥品經營許可證》 安監局頒發的《危險品經營許可證》 氣象局頒發的《防雷裝置合格證》	執行國家強制標準（GB8982-2009）和《中國藥典》（2005）版中的標準，液氧生產企業必須具有： 《藥品生產許可證》、《藥品GMP證書》、《中華人民共和國藥品注冊證》。 液氧經營企業必須具有： 藥監局頒發的《藥品經營許可證》 安監局頒發的《危險品經營許可證》 氣象局頒發的《防雷裝置合格證》	根據《中華人民共和國醫療器械分類目錄》，醫用制氧設備屬二類醫療器械，獲得《醫療器械注冊許可證》后即可向醫療機構銷售。
壓力 參數	壓力為150kg/cm2，危險性高。	壓力為10kg/cm2，溫度為-183℃，危險性高。	工作壓力低于5kg/cm2，安全性高。
氧氣 監測	無法實時監測氧氣純度。	無法實時監測氧氣純度。	實時監測氧氣純度。
安全性	1、高壓、相對危險性高； 2、運輸過程中鋼瓶易發生意外； 3、貯存和保管不當易發生爆炸； 4、集中存放使用，危險性更高。	1、相當于1000瓶氧氣存量，安全性低（2個5m3液氧罐）； 2、易泄漏，易引發火災； 3、不慎接觸會造成嚴重傷害； 4、如遇火災、地震等情況后果嚴重； 5、超低溫狀態對管道及罐體損壞性強； 6、-183℃超低溫保存，危險性大。	1、系統運行時瞬間存量只有1～2瓶氧氣，無安全憂患； 2、直接由空氣分離無需運輸、分裝； 3、有精密監控系統，危險狀態（如火災、地震）可自動關閉系統； 4、常溫制氧，不損傷管道，安全性高。
方便性	需經常更換氧瓶，貯存和保管操作復雜，需大量人力投入。	須經常采購、制氧廠用高壓槽車運輸、罐裝，危險性大。	1、以空氣為原料，取之不盡，方便、快捷； 2、由電腦自動控制各機組的啟停； 3、無需調校，操作安全、簡捷、方便； 4、使用壽命長。
使用 期限	需重復購買。	2年須大檢罐體，5年須更換罐體。	分子篩保用10萬小時，相當于滿負荷運轉11.4年。
管理 模式	需投入大量人力搬運瓶裝氧，無法實現供氧用氧的現代化管理。	無法實現PLC控制，靠自然蒸發實現氧氣供應，無法實現現代化管理，與醫院的發展極不協調。	PLC控制，各種保護報警功能，現代化管理。
服務 維修	氧氣瓶需定期檢驗	無自動化，超低溫狀態	自動化程度高，實行遠程異地監控。
消防 要求	有明確規定。	有嚴格要求 與民用建筑最小防火間距30米，與重要公共建筑最小防火間距50米。	無明確規定。

?

第三節 分子篩制氧原理及應用

一、醫用制氧機的產氧原理

醫用中心制氧系統又稱醫用分子篩變壓吸附PSA制氧系統，是以分子篩（molecular sieve）為吸附劑，通過變壓吸附法（pressure swing adsorption,PSA）以空氣為原料，在常溫低壓的條件下，利用分子篩加壓時對空氣中的氮?dú)猓ㄎ劫|(zhì)）吸附容量增加，減壓時對空氣中的氮?dú)馕饺萘繙p少的特性，形成加壓吸附、減壓解吸的快速循環過程，使空氣中的氧和氮?dú)獾靡苑蛛x，而空氣中的二氧化碳、氣態酸和其它氣態氧化物等，均屬于分子極性很強的物質，很難通過分子篩，從而使產出氧的氧氣純度達到93% 以上)。

?

二、分子篩制氧機的誕生（即制氧機，又稱PSA）：

1960年硅卡巖提出PSA專利、以5A砩石分子篩為吸附劑、用一個兩槽PSA裝置、從空氣中分離出氧氣，于60年代末投入工業生產。

70年代制氧機的應用取得了突破性的進展，把新型吸附劑分子篩與變壓吸附結合起來，將空氣中的氧氣和氮?dú)夥蛛x從而獲得高純度氧氣，并廣泛應用于工業及醫療領域。

?

?

分子篩制氧技術的應用在國外醫療領域已經獲得認可，早在1990年美國就將分子篩制氧納入《美國藥典》，經過近20年的發展，分子篩制氧技術已經非常成熟。

隨著醫用分子篩中心制氧系統的研發、推廣及應用，到目前為止，已經有超過1千套的分子篩制氧系統在醫療機構投入使用。設備使用的安全性、方便性、可控制性、運行穩定性以及其它氧源無可比擬的超低成本，促使中心制氧系統迅速發展，并被廣大醫療單位接受和認可，逐漸取代鋼瓶氧及液態氧，成為大、中型醫療機構的首選氧源，并成為醫院現代化管理的硬件標志之一，這種自產自銷的供氧模式一改以往臨時購買的方式，實現醫院制氧供氧的自主性，成為醫院創收項目之一。

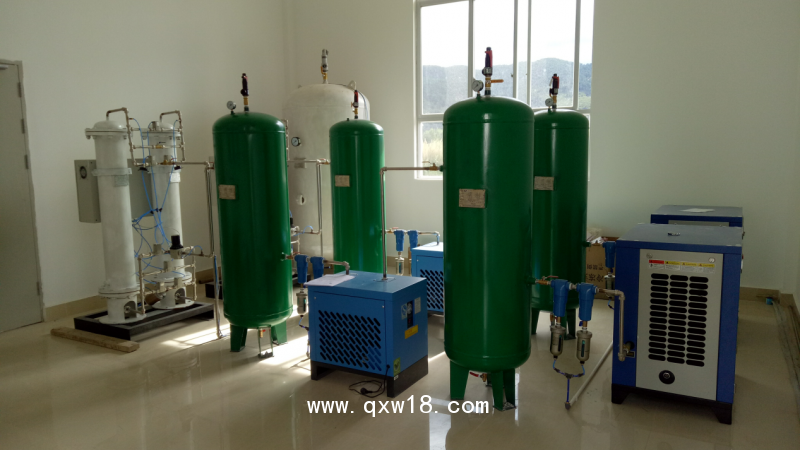

一、華騰制氧流程

?

二、華騰制氧優勢

1、制氧系統性能優勢：

①超強穩定：經過多重內部循壞，高度提純，未達濃度時又重新送回塔內再度提純，大大提高氧氣濃度的穩定性，充分保障醫院用氧。

②超低能耗：采用空氣緩沖技術，減低空壓機對冷干機的直接沖擊，大大提高冷干機除水效率，直接降低冷干機使用能耗。

③超長壽命：我們采用多級凈化和空氣冷凝技術，徹底隔絕空氣中的水、雜質、油等物質，大大降低了分子篩粉化和粘稠化；

?

2、整機配置優勢

華騰制氧系統主要配件均采用中德合資品牌，讓客戶無后顧之憂。

核心部件——空壓機、冷干機

我們采用最優質的空壓機、冷干機——德資產品德耐爾，為客戶提供一個最優的醫用制氧系統，降低客戶風險，提高產品質量，保障系統穩定。

①上海德耐爾（集團）有限公司是一家中外合資空壓機企業集團；

②旗下?lián)碛形寮易庸荆?/p>

③在國內設置了19家辦事處；

④公司員工300余人，年銷售額達1.5億以上。

?

3、核心技術

經過華騰研發工作室?guī)啄甑牟粩鄧L試，制氧技術發生了革命性的變化，使之更加穩定，更加安全，更加節能，是醫院用氧的神器，是患者的福音。

①空氣冷凝技術

我們通過在空壓機和冷干機中間增加冷凝技術，當空氣通過儲罐，初步使空氣中的部分水分離出來，從而減少冷干機負擔，保障整個流程除水效率提高，大大增加系統工作壽命。

②智能?？丶夹g(shù)

這是我司研發工作室針對醫院安全單獨做的開發，在很多案例當中都會出現制氧機故障，醫院就會遇到用氧困難；而我司為了防止醫療事故發生，在制氧主機出現故障時，不停機，系統自動排查出故障的塔體，停止運行，故障最少保證兩塔運行，充分保障了在維修前能提供醫院用氧需求。

③雙向調控技術

自動調節壓力，隨時保持輸氧壓力，及氧氣濃度。

?

三、與其他廠家制氧系統之間的對比

華騰制氧系統		?	其他廠家制氧系統
主要部件	采用德耐爾	? ? ? ? ? ? ? ? vs	主要部件差異	各類型品牌參差不齊
制氧機壽命	至少10年		制氧機壽命	2-6年不等
氧氣純度	一直維持在90%以上		氧氣純度	前1-2年濃度維持90%以上，后幾年濃度不穩定，給醫院帶來不必要麻煩。
智能經濟性	均壓技術，節能，提高產氧穩定性		智能經濟性	按照國家標準，必須配置雙機組，一主一輔一備，不僅占地面積大，費用高，可持續發展空間也小。

?

?

?

?

?

?

第四章 中心供氧說明

第一節 中心供氧概述

一、中心供氧概括

醫用中心供氧系統包含：中心供氧、中央呼叫、中心吸引

?

二、項目概括

1、哪些醫院可以上中心供氧：新建醫院、老院搬遷、老院改建等（注：沒有病床床頭設備帶的都可以上中心供氧）

2、項目跟進節點：醫院立項，就可以開始跟進項目（注：不必等到土建完工）

3、進場施工節點：大樓土建完工進場（未裝修狀態）；

?

三、中心供氧、吸引及傳呼系統工程設計說明

（一）設計和施工遵循的技術標準、規范

（1）、GB50316《工業金屬管道設計規范》（2008版）

（2）、GB50016《建筑設計防火規范》

（3）、GB50030《氧氣站設計規范》

（4）、GB9706.1《醫用電氣設備第一部分：安全通用要求》

（5）、GB8982《醫用氧氣》

（6）、GB50751《醫用氣體工程技術規范》

（7）、GB/T14976《流體輸送用不銹鋼無縫鋼管》

（8）、GB/T1527《銅及銅合金拉制管》

?(9)、GB/T3091-2001《低壓流體輸送鍍鋅焊接鋼管》

（10）、GB150《鋼制壓力容器》

（11）、GB50235《工業管道工程施工規范》

（12）、GB50236《現場設備、工業管道焊接工程施工規范》

（13）、GV2099.1電源插座

（14）、特種設備安全法

（15）、國家部門和行業其它現行的有關技術規范、規程及要求

（16）、醫院提供的病房大樓平面圖及要求

（二）設計原則

（1）先進適用；（2）安全可靠；（3）使用壽命長；（4）美觀大方，安裝維修方便；（5）運行成本低。

?

第二節 醫用中心供氧

1、簡介

中心供氧系統由中心氧站、減壓裝置、管道、閥門及氧氣快速插座終端等組成。站內的氧氣通過管道和減壓裝置輸送到各個病區各病房的快速插座終端處，然后通過濕化器供病人吸氧。

?

2、氧氣站房

? 2.1 供氧站：安裝1套10瓶組2組氧氣瓶手動換匯流排作為備用供氧設備。

2.1.1匯流排

供氧站設計要求考慮到系統使用的安全性、系統使用的不間斷性以及今后使用量情況。

主供氣瓶和備用氣瓶之間要實現手動切換。匯流排氣站采用兩組氣瓶（每組10瓶），當接入一級控制的任何一組氣體使用至低于進口壓力設定值時，通過控制系統可準確無誤地進行氣路的手動轉換工作，同時進行聲光報警，提示值班人員及時更換氣瓶。????????????????????

2.1.2.1主要技術參數

氧站出口流量??????????????????? 60立方米/H

輸出壓力????????????????????? 0.2~0.8MPa(可調)

系統小時泄漏率?????????????? ≤0.4%(國家標準0.5%)

?

3、管道

3.1根據醫院的氣體使用情況，建議在供氧站設置住院樓一層管道井接至十四層選用φ32×2的無縫不銹鋼管（管道井立管），門診樓一層管道井至三層選用φ22×2的無縫不銹鋼管（管道井立管）；再由管道井送往大樓的樓層病區，每個病區內主管道（以下簡稱橫管）選用φ14×1無縫不銹鋼管；進入病房的管道（以下簡稱支管，包括設備帶內的管道）選用φ8×1紫銅管。供氧站房位置待定，至大樓一樓管道井的距離暫定30米，待安裝時按實際距離結算。

3.2氧氣管道直徑保證使用麻醉機、呼吸機和其他醫療器械的終端壓力不低于0.4MPa；普通病房處的壓力不低于0.2MPa；

3.3在使用流量條件下，最遠處管道壓力損失不超過10%。

3.4 管道材質：根據GB50751《醫用氣體工程技術規范》的標準規定，本工程其主管、橫管采用符合GB/T14976-2002標準要求的不銹鋼管，不銹鋼管采用氬弧焊連接。無泄漏，保證穩壓供氣。支管管道選用紫銅管，材質符合GB/T1527《銅及銅合金拉制管》要求，安裝時附有產品檢驗合格證。

3.5 管道布置

3.5.1由氧站至大樓主管安裝在大樓氣體管道井內,每個病區走廊橫管安裝在走廊吊頂內，病房內支管及終端、截止閥均安裝在鋁合金設備帶內。

3.5.2管道及其連接件在使用前均經過嚴格的脫脂，以確保管道系統的安全；

3.5.3氧氣管道穿墻壁和地板時，均敷設在套管內，在套管內的管段不得有焊縫及連接接頭；

3.5.4氧氣管道不允許暗埋在建筑物結構內或敷設在沒有檢查門的管井內；

3.5.5氧氣管道不允許與燃?xì)夤堋⑷加凸?、電纜共架敷設；

3.5.6氧氣管道及管件在安裝前均經嚴格脫脂；

3.5.7管道支架均勻布置，副管道在吊頂內安裝，安裝高度可根據安裝現場作調整，副管道支架最大間距為2m，主管道支架最大間距為2.5m。

3.6 管道連接

紫銅管采用管子直接對焊方式連接，確因受施工條件限制可采用球頭、球帽、球嘴金屬密封連接，球頭、球嘴與紫銅管之間采用氧乙炔焊焊接。

?

4、氧氣二級減壓穩壓箱

為保證各病區病房終端的壓力穩定，在每個病區樓層副管道上配置氧氣二級穩壓箱（采用帶旁路設計）。將主管道送來的氧氣壓力減壓到各科室使用的不同壓力,以便各科室使用的氣體恒壓恒量，同時配有壓力表，便于觀測病區使用壓力是否正常，確保系統安全運行。

氧氣在供氧中心調壓至0.8MPa，中壓輸送。再由各樓層氧氣二級減壓穩壓箱將壓力減至0.4～0.45MPa,保證使用麻醉機、呼吸機和其它醫療器械的終端處壓力不低于0.4MPa,普通病房終端壓力不低于0.2MPa。在使用狀態下，最遠管道壓力損失不得超過10%。

我公司的氧氣二級減壓穩壓箱符合國家標準，采用帶旁路設計，平時由一路供氣，當該路出現故障時，即可關閉，開啟另一路使用，從而保證供氣的連續性。在流量大時，還可雙路同時供氣，可確保任各用氣區域的壓力、流量均勻、穩定。??

氧氣系統在每個二次減壓箱后設置安全閥。安全閥開啟壓力Pk為1.1～1.25倍的管道系統最高工作壓力，安全排放時應保證管道壓力不大于1.25倍的管道系統最高壓力；安全閥的回座壓力Ph應小于管道系統最高工作壓力。

主要技術參數：

序號	項目	特性參數	備注
1	最高工作壓力	0.8MPa	?
2	輸出壓力	0.2～0.5Mpa	可調
3	額定流量	20Nm3/h	?
4	特性	帶旁路設計，不停氣檢修和維護	?
5	配置	每病區設置一臺	?

?

5、安全裝置

在二級減壓裝置中應設計有安全閥，萬一壓力超過規定值時安全閥自動打開卸壓，當卸壓后壓力低于規定值時安全閥立即自動關閉，以保持壓力的穩定。

?

6、壓力監測裝置??????????????????????

為保證各病區病房內終端壓力使用安全和監測每個病區的氣體壓力情況及便于維修和管理，特在每個病區的護士站處安裝一臺壓力監測裝置，表面美觀，內質防腐，計量可靠，保證每個病區氧氣壓力在0.2MPa～0.5MPa范圍內（監測），以實現連續穩定地供氧，且使用的每個病區護士站安裝的壓力表精度不低于1.5級，安裝高度均便于操作和觀察。

?

主要技術參數：

序號	項目	特性參數	備注
1	工作壓力	0～1.0MPa	?
2	精度等級	1.5級	?

?

7、供氧終端

a．終端：采用自封插拔式快速接頭，使用時將帶有氧氣吸入器插入終端并自動定位，該插座具有防錯與固定功能，可插入（或連接）氧氣濕化瓶、麻醉機和呼吸機等醫療器械的氣體插頭。氧氣插座安裝在設備帶中，其顏色符合國際通用標準，平面、球面雙層密封。各種氣體快速接頭應具有不可互換性，以防插錯?？焖俳宇^應插接靈活、氣密性好，可實現單手操作。打開吸入器開關調節至合適的使用流量，即可供病人吸氧，不用時按一下終端套，便可方便取下吸氧器，快速插座自動復位密封保證氣體不泄漏。終端插拔自如，設有防錯插結構，保證各種氣體插座不能通用，以保證用氣安全。不用時將塑料堵嘴插入插口，防止灰塵進入，污染管道。如發現終端泄漏，可關閉終端上的維修開關，檢查泄漏原因。故障排出后，打開維修開關，恢復正常使用。檢修時不會影響其它病房終端正常使用。

氧氣終端可區分其它氣體終端（插孔和顏色區分），且插拔方便、密封可靠、無插頭時能自動密封。

b．終端壓力及流量：普通病房終端壓力不低于0.2MPa；麻醉機、呼吸機等醫療器械處壓力不低于0.4MPa（可調）；終端流量10L/min（可調）。

c．氧氣終端主要技術參數：

序號	項目	特性參數	備注
1	工作壓力	0.45Mpa	?
2	流量	10L/min	可調
3	工作方式	快速插拔自密封	?
4	特性	設置過濾裝置防堵，并設置有防插錯功能	?

12）附屬配套設備

設備帶上設置：1只床頭燈、普通病床1只電源插座（搶救室2只）、1只開關按每床1套配置。照明燈內嵌在設備帶內，選用2W的LED節能燈，能夠大大的節約能源。

插座采用5孔多功能帶保護門插座，可插兩線、三線，正常情況下使用壽命達10年以上。

13）系統泄漏率

國家最新標準GB 50751-2012《醫用氣體工程技術規范》和行業標準YY/T0187-94《醫用中心供氧系統通用技術條件》規定，供氧系統的小時泄漏率應小于0.2%。

14）驗收標準

參照國家最新標準GB50751-2012《醫用氣體工程技術規范》和行業標準YY/T0187-94《醫用中心供氧系統通用技術條件》進行竣工驗收。

?

8、氧氣流量計

為了方便各科室進行流量計量，可在每個病區的副管道上安裝一臺氧氣流量計，數碼顯示，最小測量0.25立方米/小時，精度1％，流量計前設檢修通道及檢修閥（在檢修流量計時，不影響供氣）。以方便各科室之間成本核算。

流量計對各科室用氧氣量進行計量，一能方便地實行科室核算；二能及時發現管道氧氣是否泄漏；三能促進科室節約用氧，減少院方開支，是目前供氧系統的必備儀器。病區主干線（主管道壓力可維持在0.6MPa 左右，經減壓閥后終端壓力在0.2～0.5MPa橫壓）。手術室壓力至少0.4～0.6Mpa，且可維持大流量。

主要技術參數：

序號	項目	特性參數	備注
1	工作壓力	0～1.0MPa	?
2	精度等級	1%	?
3	顯示方式	7位LED數碼管顯示	?
4	流量范圍	6NL/min-100NM3/h	?
5	工作環境溫度	-20～+60℃	?
6	電源	～220V	?

?

9、設備帶

①、鋁合金設備帶表面采用靜電噴塑工藝，設備帶上面板采用模塊化設計，使安裝維修更加方便。并具有良好的防腐的保潔效果。

②、設備帶內部設有強電、弱電、氣管三個獨立腔體分槽的安裝功能，確保安全。

③、防電擊類型為I類B型，單相電源供電。

④、設備帶上各種氣體終端、電器等均采用嵌入式安裝，使整條設備帶表面豪華美觀。

⑤、色調由中標單位提供，甲方選型。

?

10、管道接地

按YY/T0187-94標準規定：氧氣管道應可靠接地，其接地與大地接地干線連接，接地干線由采購方實施，接地電阻應小于100歐姆。

?

11、檢驗手段：

管道安裝完畢后先用無油壓縮空氣吹掃干凈，之后應進行強度試驗和氣密性試驗。試驗介質為純凈壓縮空氣；耐壓試驗壓力為1.25倍管道系統最高工作壓力；氣密性試驗壓力為管道系統最高工作壓力，一小時泄露量小于0.5%。

?

12、驗收標準：

可按醫院要求以及按照GB50751《醫用氣體工程技術規范》規定進行竣工驗收。其中系統小時泄漏率按不大于0.5%驗收，驗收合格交付使用。

?

第三節 中心吸引系統工程

1、簡介

醫用真空吸引系統由中心吸引站、吸引管道和終端設備等組成。要求運行安全可靠，可24小時連續不斷地供各病房使用，且不占用病房空間也無噪聲。中心吸引系統的負壓源是真空泵機組，通過真空泵的工作使系統產生負壓，經過管道輸送至各病房，供終端使用。

?

2、中心吸引站

2.1、站房位置： 按照GB50751《醫用氣體工程技術規范》有關規定及醫院實際情況設定的位置，站房至大樓管線長度暫定40米，具體管線長度待安裝時按實際結算。

?

3、中心吸引

1.中心吸引系統技術指標：

2.吸引系統負壓范圍：-0.02MPa～-0.07MPa；

3.系統每小時平均增壓率：≤1.8%；

4.管道接地裝置電阻：小于10歐；

5.單臺泵抽氣量不小于80m3/h。

3.1 配置如下：

3.1.1 液環式真空泵???????? 2BV5111????????? 2臺

3.1.2 真空罐?????????????? 1.5立方米??????? 2只

3.1.3 汽水分離器??????????????????????????? 1只

3.1.4 真空逆止閥??????????????????????????? 2只

3.1.5 電控箱??????????????????????????????? 1臺

3.2 為了操作簡便,電控箱實現二臺真空泵交替工作,同時當其中一臺故障時,另一臺自動起動,并發出聲光報警信號,如出現一臺工作時,真空流量不夠,另一臺能自動啟動工作,以保證吸引的需要。

3.3 站內主要技術參數

3.3.1 最大抽氣量????????????????? 230立方米/h（2臺）

3.3.2 工作調節范圍??????????? -0.02~-0.07MPa（可調）

3.3.3 小時增壓率??????????????????????????????? 1.8%

3.3.4 噪聲(真空泵)??????????????????????????? ＜65dB

3.3.5 電機功率??????????????????? 5.5KW×2臺（380V）

3.3.6 負壓報警壓力????????? -0.018~-0.073MPa（可調）

3.3.7 泵工作自動啟、停參數：

3.3.8 當負壓達到-0.07MPa,真空泵自動停機：

3.3.9 當負壓達到-0.02MPa,真空泵自動開機。

3.4 真空泵：

真空度高，高真空區抽氣量大。

配套電機功率低，體積小，與普通泵相比，體積約減少30%以上，且占用空間少，投資省。

工作液消耗量低，運轉噪音低，無需消音裝置，節約成本。

3.5負壓電控柜

負壓自動電控柜具有以下功能:

①能分別對兩機組進行手動和自動控制?？刂频墓ぷ髫?fù)壓值在-0.02~-0.07MPa之間（可調）。

②工作機組與備用機組可自動交替使用，解決真空泵和長期備用帶來的不利影響。

③當壓力達到報警壓力-0.015MPa值時，立即進行聲光信號報警。

④停電后機組停止工作，如恢復送電，機組即可自動投入運行。

3.6真空罐

真空罐是儲存負壓的容器，本工程真空罐選用有國家質量技術監督部門頒發的壓力容器制造許可證的產品，真空罐底部設有一只排污閥,用來排放罐內的各積水和污物。真空罐制造要求等同壓力容器。

3.7汽水分離器

作為泵工作液的貯水補給源，其中的90%以上水可以循環利用，以進一步降低運行成本。

?

4、吸引管道

4.1 管道規格

由吸引站大樓的住院樓一層管道井接至十四層選用DN65鍍鋅管（管道井立管），門診樓一層管道井至三層選用DN50鍍鋅管（管道井立管）；每個病區的主管（也稱為橫管）選用DN25鍍鋅管，進入病房的管道為φ10×1紫銅管。吸引站房位置由院方另行確定，至大樓一樓管道井的距離暫定30米，待安裝時按實際距離結算。

4.2 管道布置：主管道與氧氣主管并行，每個病區的橫管安裝在走廊吊頂內，病房內支管及終端均安裝在鋁合金設備帶內。

4.3 管道材質：吸引系統主管、橫管鍍鋅管，管道材質符合GB/T3091-2001《低壓流體輸送用鍍鋅焊接鋼管》要求；吸引系統支管紫銅管，材質符合GB/T1527《銅及銅合金拉制管》要求。

?

5、吸引終端 ????????????????????????????????????????????????

終端采用快速自封插拔式（多層密封并自帶維修閥），三層結構，帶自封閉裝置，可帶氣檢修，維修時可單獨更換零部件且不會發生漏氣，插拔方便，密封可靠。終端裝有快速插頭，使用時將快速插頭插入插座，并通過快速插頭與壁掛式吸引器或落地式吸引器連接即可進行吸引。吸引終端并設有自封功能，瓶內液體吸滿時能自動切斷氣源。終端插拔自如，設有防錯插結構，保證各種氣體插座不能通用，以保證用氣安全。不用時應將塑料堵嘴插入插口，防止灰塵進入污染管道。如發現終端泄漏，可關閉終端前的維修開關，檢查泄漏原因，故障排除后，打開維修開關，恢復正常使用。且檢修時不影響其它終端正常使用。

終端接頭不具互換性，防止插錯而出事故，接頭具有耐腐蝕、無毒、不然、安全可靠、使用方便。插拔接口與其它氣體不同，防止各種氣體間的互插誤操作。??

?每個終端接頭（不包括吸引器）抽氣速率，在大氣環境下應不低于30L/min。

主要技術參數：

序號	項目	特性參數	備注
1	工作壓力	-0.03～-0.07 MPa	可調
2	流量	30L/min	可調
3	工作方式	快速插拔自密封	?
4	特性	設置過濾裝置防堵，并設置有防插錯功能	?

?

6、監視裝置:

在護士站內應裝有負壓指示、報警儀表，可隨時監視吸引系統的實際負壓。護士可直接監視負壓系統使用實際壓力，同時當壓力低于或高于設定范圍值時，自動發出聲光報警，提醒醫護人員或管理人員處理。每個病區設計一套壓力監視報警裝置。

?

7、管道接地：

按GB50751《醫用氣體工程技術規范》的規定，吸引管道應可靠接地，其接地與大地接地干線連接，接地干線由采購方施工，接地電阻應小于10歐姆。

?

8、系統增壓率:

吸引系統的系統小時增壓率小于1.8%。

?

9、驗收標準:

可按醫院要求，按GB50751《醫用氣體工程技術規范》規定進行竣工驗收。其中系統增壓率按不大于1.8%驗收，驗收合格交付使用。

?

第四節 病房傳呼系統

醫用傳呼對講系統由主機、病床分機、手柄和走廊顯示屏組成，大樓共需設計14套傳呼。

一、配置如下：

主機采用：????????? 2線

分機采用：????????? 2線

顯示屏采用：??????? 2線

手柄采用：????????? 2線

?

二、產品介紹

1、主機

1.1 雙向呼叫和對講, 可同時受理10個病床分機呼叫無遺漏, 通話時其他分機呼叫仍有效；

1.2 主機面板顯示呼叫的床號、顯示時間并語音報號；

1.3 主機報號音量調節、主機對講音量調節、分機對講音量調節、小音量時段的設置、報號遍數與輪數可設定；

1.4 主機呼叫記錄查詢、故障自檢；

1.5 可帶普通電話機或接子母機，電話接聽和掛斷；

1.6 可任意更改分機床位號；一覽表區域可插放60個床位的病員卡片。

1.7 每床1個燈，每燈4種狀態，可設置4種護理級別。

2、分機

主要特點：分機面板上按鍵用于呼叫、消號、掛機。手柄用于呼叫、掛機，對講。

3、手柄

主要特點：呼叫、對講、掛機。

4、顯示屏

主要特點：四字雙面、帶時間顯示 。

5、主機主要技術指標

電源：Ac220V±22v? 50Hz±1Hz

最大分機容量：60門

最長連線距離：200米

工作方式：連續

靜態功耗：10W

總線電壓：20V

工作條件：環境溫度-10℃—45℃? 相對濕度≤85%

?

?

?

?

?

?

?

?

?

?

?

?

三、產品功能介紹

1、產品簡易組成圖如下：

?

2、 產品功能特點：

2.1 可以連接HIS，實現信息自動化，無需護士重復錄入信息，減少護士工作；

2.2 系統信息交換數據自動保存，方便各類數據的查詢，并可以一站式集中查詢各個科室的數據，方便上級的管理；

2.3 產品操作軟件無需安裝復雜的數據庫軟件，無需專業的計算機工程師安裝，大大降低了軟件維護的難度；

2.4 6個直呼按鍵，實現護士站、醫生辦公室、護士長辦公室、教授辦公室、護士值班室、處置室等各個辦公室之間一鍵呼叫，方便各個辦公室的聯系；

2.5 分類明細的呼叫信息，使護士能夠清晰的知曉呼叫的狀態；

2.6 各個呼叫按鍵采用合并式多鍵設計，呼叫按鈕的壽命是同類產品的5-10倍；

2.7 方便的無線拓展系統，使病區加床享受同等呼叫服務；

2.8 首創的單線信息合成技術，使產品連接線路更簡單，無需復雜的線路，大大提高了線路的布線效率，并且降低了系統的故障率；

2.9 呼叫、對講、呼叫轉移、護士查房、LED門燈狀態顯示、護士定位、病床液晶與門口顯示牌液晶定時開啟與關閉、小音量報號時間段、音量調節、報號模式、報號音樂選擇、輸液報警、緊急增援等常規功能一應俱全；

?

第五節 施工方案

一、材料脫脂

1、氧氣管道和用于氧氣系統的閥門、連接件、快速插座等均應在安裝前進行脫脂。

2、脫脂劑選擇

2.1 脫脂劑應根據管道的臟污程度、油脂沾污情況決定，故脫脂前需由檢驗員對脫脂件內外表面進行檢查，由檢驗員決定選用脫脂劑的種類，報材料責任工程師審核。

2.2 常用脫脂劑種類和適合范圍

● 堿性脫脂液?????????????????????? 適用于較臟的管道

● 工業清洗劑溶液?????????????????? 適用于一般管道

● 工業四氯化碳???????????????????? 適用很臟的閥門、接頭和管道

● 工業酒精???????????????????????? 適用于一般的閥門、接頭

3、脫脂方法

3.1 管道脫脂方法

● 將需脫脂的管道，浸入脫脂液中浸泡1～2小時，然后取出，用白布或白綢布來回拖拉數次擦試管道內表面，直至白布不見油跡、銹跡為止。

● 管道外表面脫脂用沾有脫脂液的白布擦試外表面，且不少于2次。

● 完成上述步驟后用清水沖洗內外表面數次且不少于3次。沖洗干凈后在通風外涼干（或用氮?dú)獯蹈桑?。涼干后包扎好二端管口?/p>

3.2 閥門、快速接頭、管件、氣瓶接頭脫脂方法

● 將脫脂件浸入脫脂液中浸泡1~2小時（閥門污染嚴重時應折成另件）然后用白綢布或毛刷進行刷洗干凈。

● 刷洗干凈的脫脂件，應用清水沖洗，并在通風處涼干后用塑料薄膜包嚴。

4、脫脂質量檢驗

用干凈白布或白色濾紙擦試脫脂件表面，無油跡為合格。

?

二、管子的切割

管子切割前應先根據圖紙要求量準尺寸，并做好標記的移植，然后用綱鋸或者砂輪切割機切割，切割后用銼刀銼去毛刺，切口端面傾斜偏差不應大于管子外徑的1%，且不得超過3mm。

?

三、管子的彎制

1、壓力超過3Mpa的高壓管道，彎曲半徑不應小于管子外徑的5倍，其它管道不應少于管子外徑的3.5倍。

2、 氧氣、吸引管道用彎管機采用冷彎法彎制，管子彎曲的角度不宜小于900，且應無裂縫，彎扁程度（彎曲后管子最大外徑與最小外徑的差與管徑的百分比）不應大于8%，小口徑管道全用成品管件。

?

四、管子連接

1、氧氣管子之間及球頭、球嘴等管件與管子間采用氧乙炔焊焊接，其焊接工藝詳見焊接工藝卡；吸引管道采用氬弧焊焊接，進房間小口徑管連接同氧氣管。

2、直管上兩個對接焊縫中心之間的距離應大于管子的外徑且不少于200 。

3、管道焊縫及其邊緣200mm內不得開孔。

4、管道焊縫距離管道起彎點的尺寸不應少于100mm（沖壓彎除外）。

5、管道環型焊縫距管管道支架、吊架凈距離不應小于50mm。

6、管道的固定焊縫對接，對接接口不得強行組對焊接。

7、焊接質量要求

7.1銅焊接應嚴格按焊接工藝卡上規定的工藝參數進行施焊。

7.2嚴禁在帶壓管道上進行焊接、開孔、切割等作業，必須放掉管道的介質，

使壓力降止零后方可作業。

?

五、管道安裝

1、管道安裝前首先應熟悉圖紙全面了解管道的直向，分支和管道的規格材質、安裝高度、安裝位置。做到按圖施工。

2、管道安裝前還應檢查管道、管件、閥門的質量證件和檢驗合格標識。無標識或標識不清的禁止用于工程。

3、管道安裝順序按主管、橫管、支管順序施工，當現場條件受到限制，項目負責人可根據實際情況進行調正，但不行改變工序的施工方法以及檢測方法和

標準，并報質保工程師確認。

4、管道安裝應該做到橫平豎直，盡量避免交叉。

5、管道穿墻、穿樓板，應加裝保護套管，套管應該選用鋼管，或者阻燃管，套管的內徑應大于被保護管道外徑10mm以上（或2檔）。

6、管道的支架必須安裝牢固，足以承受管道和施工期間的壓力。管道與支架之間用管卡固定，支架之間距離應符合下表，但管道轉彎和三通處應另設支架固定（可適當調整）。

公稱直徑 （mm）	1~4	4~8	8~12	12~20	20~25	25~40	40~50	>80
最大間距 （mm）	1.0	1.5	2.0	2.5	3.0	3.5	5.0	6.0

7、氧氣管道宜采用明敷、不允許暗埋在建筑物的結構內或沒有檢查門的管井內。

8、氧氣管道不允許與導電線路、電纜線路共架敷設或交叉接觸，不允許與燃?xì)狻⑷加凸艿拦布芊笤O(shè)，當必須共架時要保持0.5m的管距，共架部份不得裝有閥門和連接接頭。

9、安裝管道過程中，不應用鐵質工具敲擊管道，必須敲擊時應使用木錘、銅錘或橡皮錘。安裝過程中應注意防止硬物劃傷，防止壓彎、壓扁。

10、氧氣管道安裝作業，禁止帶有油脂污染的手套作業，注意防止被油脂污染，一旦被油脂污染，應及時用酒精清洗干凈。

11、當管道安裝工作有間斷時，應及時封閉敞開的管口。

?

六、閥門安裝

1、閥門安裝前，應檢查閥門的合格證，并仔細核對檢查；閥門外表應無銹濁、無裂縫黑斑等缺陷。閥門外表應無油脂污染，閥桿轉動靈活、無卡擦和歪斜現象。

2、閥門安裝應按設計圖紙上標明的規格、型號和位置安裝，當圖紙上未標明位置和高度時，可根據現場操作、維修方便以及美觀的角度考慮決定，必要時應征求用戶單位和監理意見。

3、閥門安裝時閥門的箭頭方向應與介質流動的方向一致，閥桿應該向上或者水平方向安裝，操作不便時也可傾斜一個角度安裝，但禁止閥桿向下安裝。

4、安全閥安裝必須豎直安裝，禁止水平、傾斜或向下安裝。

?

七、管道吹掃

1、管道吹掃應該在氣密試驗合格后組織進行。

2、管道吹掃的介質應該采用氮?dú)饣蛘邿o油壓縮空氣，禁止用氧氣作為吹掃介質。

3、管道吹掃前應檢查各支架的牢固程度，必要時應予以加固。

4、管道吹掃應把妨礙吹掃的閥門拆下另用連接管將管線連通。

5、管道吹掃前宜設置吹掃禁區，禁區內禁止無關人員進入，當用氮?dú)獯祾邥r應打開各吹掃排污口的房間門窗，防止發生意外。

6、管道吹掃過程應當間斷進行，即緩緩開啟閥門吹掃10分鐘，然后關閉閥門停數分鐘，再開啟閥門吹10分鐘，這樣反復數次，且最少不得少于3次，吹掃過程還應該用木錘輕輕敲擊管道的焊縫，拐角、分支和死角等處。

7、吹掃過程中，應當防止吹出口把臟物、雜物吹到墻上、天花板上各吹出口處嚴禁站人，防止被吹出的雜物擊傷。

8、吹掃檢驗：當目測管道最遠端的吹出口無雜物、煙塵后，用白布或者白色靶板檢驗，5分鐘內無鐵銹、塵土水分及其它雜物時吹掃合格。

9、吹掃工作結束后拆下的閥門等器件應及時恢復，并封住各吹出口，同時不行再進行影響管內清潔的諸如開孔，焊接等作業。

10、吹掃過程應做好吹掃記錄。

?

八、鋁合金設備帶組裝

1、根據設計圖紙要求，在底板中心線上裝上維修閥和氧氣快速終端，再根據設計圖紙和實際尺寸配置不銹鋼并固定，然后裝上面板。

2、紫銅管與維修閥、快速插座之間采用球頭、帽、咀連接，球頭與紫銅管之間采用氧焊焊接，焊接工藝應符合焊接工藝卡規定。

3、鋁合金治療帶內配管彎制工藝應符合本文第2、3節規定要求。

4、焊好球頭的不銹鋼管，應該先進行吹掃。如沾上油脂還應當進行脫脂。

5、治療帶內管道裝配，應確保各球頭與氧氣快速終端中心對準，其偏差不得大于0.5mm，然后旋入螺母，用板手?jǐn)Q緊，禁止強力組對，強行旋入螺母。

6、鋁合金治療帶裝配完畢后，應進行壓力試驗和氣密試驗；氣密性試驗按《醫用中心供氧、中心吸引系統工程檢驗和試驗規定》進行。

7、鋁合金治療帶用膨脹螺栓緊固在病房墻上，安裝高度應符合設計圖紙要求，圖紙無規定時，治療帶中心距地面高度1.4m，治療帶水平偏差每米不超過2mm，且全長不超過5mm，治療帶如有拐角，接縫則拼縫間隙不應超過0.5mm。治療帶兩端與墻不得大于3mm。固定用的螺栓間距離不應大于1.5m。

?

九、匯流排站房安裝

1、氧站安裝前應檢查一級箱、匯流排、閥門高壓軟管壓力表等的外觀質量和相應的合格證，檢驗記錄，不合格的不準用予工程安裝。

2、匯流排、氣瓶支架、一級箱的安裝高度應符合設計要求，設計無要求時分別為中心高距地1.8mm、0.8mm和1.5m。其水平偏差不得大于2mm/m，且不大于5mm。

3、匯流排引至一級箱之間各閥門壓力表等，管道全部采用球頭、帽、嘴連接，球頭和球嘴與紫銅管之間采用氧乙炔焊焊接，管道的切割彎制安裝等均應符合本文件的相關規定。該部份管道彎制配管完成后應先進行吹掃，吹掃合格后方準與一級箱連接，吹掃應符合相關規定。

4、匯流排上排氣管必須引至室外，嚴禁把排氣管口留在室內。

5、氧氣站內嚴禁放置電話或報警箱，電話和報警箱宜設置在值班室內。

6、氧站安裝時禁止帶有油污的手套作業，作業中發現管道閥門等用于氧氣管道系統的元器件一旦沾上油脂，則必須用酒精清洗干凈。

7、氧氣管道必須接地，接地電阻小于100歐姆，管道接地時用不小于f10的鋼筋與大樓接地網連接。

?

十、中心吸引站安裝

1、中心吸引站安裝前，首先應該熟悉圖紙，根據平面布置圖上的位置，標高分別確定真空泵、真空罐、汽水分離器、電控柜等設備的具體位置。

2、中心吸引站安裝前，還應檢查真空泵、真空罐、汽水分離器以及各閥門的外觀質量。不合格的及無合格證的不應使用。

3、真空泵安裝前，應當準備好厚度d0.5~2mm的金屬墊片若干和相應的手錘板手，水平尺等工具。

4、真空泵機組安裝前，應當測量泵的安裝位置是否符合設計要求，然后用水平尺檢查泵的水平偏差，檢查時把水平尺置于泵的法蘭口上，水平尺上氣泡應位于中間，否則應當在泵的底座與地面之間加墊金屬片，再用水平尺檢查水平偏差，直到符合要求。

5、吸引系統進氣管道的直徑，不宜小于泵的進氣口徑，泵的進氣管至泵底座的垂直高度不宜大于1.8m。泵的排氣管直徑也不宜小于泵的排氣口徑，排氣管至泵底座的垂直高度不宜大于1.5m，泵的排氣口至汽水分離器管道水平長度不宜大于4.0m。泵的進氣口至電磁閥間管道長度不應大于2.5m。

6、吸引系統的進氣管道上應分別裝設總閥，及真空泵進出口控制閥。

總閥，泵的進出口控制閥，宜采用截止閥或者球閥，連接方法由閥門的接口形式?jīng)Q定，并注意介質流向與閥門上箭頭所示方向一致。

7、進氣管與真空泵進氣口之間應加裝避震喉，排氣管與泵排氣口之間的二個法蘭之間應該加裝橡膠墊，膠墊厚度不宜小于3mm。

8、吸引總管安裝高度宜與真空罐上的法蘭孔高度一致，用支架固定，支架安裝應當牢固，能夠承受管子的各種受力。總管水平方向偏差，不應大于5mm。

9、真空罐至真空泵之間所有管道彎制、焊接成型以后，必須清除管內的雜物，并用氮?dú)饣蛘咴趬嚎s空氣吹掃合格之后，方能與各自的泵、真空罐連接，吹掃應符合本文件有關規定。

10、真空罐安裝位置必須考慮入孔位置宜在正面或側面，不宜在背面。同時盡量使上法蘭朝真空泵方向，以減少配管難度。

11、真空罐底部應裝排污管，排污管上宜裝設球閥。也可用截止閥，裝截止時要求注意此時介質流向是由真空罐的外部流向罐內，不要裝錯閥門的方向。

12、汽水分離器位置應按平面布置圖標明位置放置。當施工發生困難時，應及時向設計人員和院方有關人員協商確定，但是汽水分離器位置不應與真空泵太遠（需確保最遠一臺真空泵排氣口至汽水分離器之間管道水平長不宜超過4m）。

13、汽水分離器上應安裝液面計，液面計的安裝位置應當使正常水位，最低允許水位，最高允許水位都能顯示為宜，并在液面計上用醒目的顏色表明，液面度應安裝考克，考克有上下之分，液面計下孔應當安裝下考克。

14、汽水分離器上的排污管應當安裝在最下邊，排污管上的閥門宜用球閥或者截止閥，不宜裝閘閥，排污管配管應當與溢水管配管綜合考慮方案，排污管必須引至室外或排水溝中。

15、溢水管應該在汽水分離器上合適的位置開孔，接管引至排污管上的排污閥后面，用三通與排污管接通，不得在排污閥兩側的排污管上用一管子連接作為溢水管的方式配制。如條件允許可以把溢水管直接引至室外。

16、汽水分離器至真空泵補水口之間管道宜用Dg20的鍍鋅管，且宜貼地坪

敷設至泵的補水口旁后，必須加裝截止閥或者球閥。然后用硬性膠管或者鋼管與補水口接通。

17、汽水分離器的進水管道上必須設閥門，汽水分離器補水溢水排污系統等宜用鍍鋅管、采用絲扣連接。

18、電控柜安裝中心高1.5m，用四只膨脹螺栓固定在墻上，要求水平偏差不大于2mm。

19、電機、電控柜接線前，應當先進行絕緣檢查（絕緣電阻值電控柜應當大于2MΩ，電機應大于0.5MΩ），合格后才能接線，否則需進行烘干處理?；虿檎也缓细竦脑颍⒃O(shè)法排除后再接線。

20、電動機、電控柜外殼必須有接零保護，接零保護線宜用大于2.5mm2的銅線或者大于φ6的鍍鋅圓鋼。

21、電控柜內部接線，應注意平整美觀，接線螺絲應加彈簧墊片，并擰緊。如使用銅芯軟線則還需進行搪錫處理。

22、真空泵內電接點真空表精度應該為1.5級，并加控制閥門和緩沖盤管。

23、吸引管道必須接地，接地電阻應不大于10歐姆，用4×25鍍鋅扁鐵或φ10鍍鋅圓鋼作接地干線，一端與大樓接地網焊接，另一端與拉地板焊接，然后與焊在吸引管道上的接地板用螺栓連接，接地板宜用不銹鋼或鍍鋅件制作。焊完之后焊接部位應該先刷防銹漆后刷灰漆。

24、中心吸引站至大樓吸引主管間管道應根據圖紙要求敷設，連接方式宜采用絲接，焊接困難時也可采用法蘭連接等。與真空罐連接需采用法蘭連接。

25、中心吸引站以及去大樓等所有吸引管道，配管完成后，需進行吹掃，并且分別進行氣密性試驗，合格后才能與相應的設備連接。

?

十一、呼叫系統的線路安裝

1、2線呼叫產品系列的安裝與調試

1.1系統布局示意圖

2、線徑線色要求

RVS2×16/0.15（0.3mm2截面）線，導線線色均無要求。接線無極性要求，但顯示屏與分機為兩條不同的總線。

.3、主線和分線的連接處要求接觸可靠，連接處用焊錫絲焊牢，線間絕緣良好，線線間絕緣電阻大于1兆歐。

主線必須套PVC管，接頭處用三通或四通連接，且不能外露。

4、分機可任意安裝在需要安裝的位置。

5、安裝步驟分為：布線，檢驗布線，裝機，調試。

5.1布線系統的安裝分明裝或暗裝。不管何種布線方式，均要求系統布線取最短距離。

5.1.1明裝布線：

5.1.1.1、根據現場實際情況，確定布線位置（應盡量遠離220V～電源線）。

5.1.1.2、在主線與分線有連接的位置裝好分線盒。

5.1.1.3、在走道內放置主線，在每個房間的分機位置到走道分線盒處放置分線。分線盒處應預留一定長度的線，以確保接線時好操作。要求管道或槽板內無分線或分機的位置應無接頭。

5.1.1.4、安裝好后要求平直、美觀。

5.1.2暗裝布線：

5.1.2.1、根據現場實際情況，確定布線位置（應盡量遠離220V～電源線）。

5.1.2.2、線放置在預留的管道或中心供氧治療帶內。要求管道或中心供氧治療帶內無接頭。

5.1.2.3、在走道內放置主線，在每個房間的分機位置到走道分線盒處放置分線。分線盒處應預留一定長度的線，以確保接線時好操作。

5.1.3接線：

5.1.3.1、將分線和主線在分線盒內按同色線相接。

5.1.3.2、按“系統接線圖”（見附錄）將分機插頭線、主機插頭線一一對應繞接在分機、顯示屏、副機安裝位置的分線或總線上。

5.1.3.4、線頭繞接后補焊，要求焊接良好無毛刺。

5.1.3.5、焊接后纏絕緣膠帶。要求兩層，先一層PVC絕緣膠帶，再一層布絕緣膠布。

注：對于（帶音樂播放、廣播功能）采用RVV（2×1.5）的系統，其接線要求選用1.5mm2紅色線作為電源正極、1.5mm2藍色線作為電源負極。

5.2檢驗布線

5.2.1、短路檢驗

?? 用數字萬用表低阻檔在總線處測量線與線之間的電阻，應無短路現象，顯示為“1”。

5.2.2、絕緣檢驗

?? 用數字萬用表20M檔在總線處測量線與線之間的電阻，應無漏電現象，顯示為“1”。

5.2.3、分機插頭檢驗

??? 按“系統接線圖”（見附錄）將系統接至主機，用同一個分機接至每一個分機插頭呼叫主機應能呼通。

5.3裝機

5.3.1、分機安裝步驟

5.3.1.1、打安裝孔

?? 不同外殼分機的安裝方式不一樣。根據不同外殼按附錄五安裝開孔圖開孔。?

注：安裝在中心供氧治療帶上的則直接打孔，明裝直接安裝在墻上的則先預埋隨機配用塑料膨脹螺釘。

5.3.1.2、用隨機配用螺釘將分機固定在分機安裝位置。要求位置端正，安裝牢固。嵌入式分機在接好分機插頭和手柄后直接卡入方孔內即可。

5.3.1.3、將已接好的分機插頭插入分機電路板的二芯插座上。將分機面板蓋好。注意印有編號的分機應與用戶所規定的床號一致。

5.3.1.5、分機安裝高度：

5.3.1.5.1、明裝應根據現場實際情況具體確定，一般取1.4m。但同一個工地的分機安裝高度應一致。

5.3.1.5.2、暗裝則以預埋安裝盒的高度為準。

5.3.1.5.3、直接裝在中心供氧治療帶上的則以中心供氧治療帶的安裝高度為準。

5.3.2、主機安裝步驟

5.3.2.1、打安裝孔按附錄五主機安裝開孔圖要求在需安裝位置用電錘打二個Φ10孔。

5.3.2.2、先釘入隨機配用塑料膨脹螺釘，再裝入隨機配用4×60mm木螺釘。木螺釘頭離墻面高度約為18mm。

5.3.2.3、將主機安裝孔對準木螺釘掛入，將主機引出線整理后將多余部分膠帶固定在主機背板上。要求位置端正，安裝牢固。

5.3.2.4、將隨機配備的電源線插頭一端插入主機外殼左側的“電源”插座，另一端接220V～市電。將按接線圖接好的二芯航空插頭分別插入主機右側的“外總線”和“顯示屏”插座。將電話線一端插入主機下方“電話接口”插座，另一端插入電話機。若系統選配有音樂播放功能，則將音頻線一端插入主機右側的“音頻輸入”插座，另一端插入音頻輸出設備 （如VCD播放器）。

5.3.2.4、主機外總線與主線之間按同色線相接。接線要求同7.1.5.1.3.4(.5)。

5.3.3、顯示屏安裝步驟：

5.3.3.1、有吊頂?shù)陌惭b方式（見圖）：

5.3.3.1.1、在裝顯示屏位置的最近（與顯示屏距離小于1.2米）主線上接一分機四芯插頭，接法同分機。

5.3.3.1.2、打開天花板，在墻頂上合適的尺寸位置安裝膨脹鏍栓掛鉤（如果內部有可以受力的支架則不須在墻頂上安裝膨脹鏍栓掛鉤）。在天花板上按實際的吊裝距離位置開孔

5.3.3.1.3、繩索一端鎖緊在顯示屏上，將準備好的套管分別套入到繩索上，讓繩索穿過天花板，調整好顯示屏與天花板的距離，將繩索的另一端綁緊在膨脹鏍栓掛鉤上或可以受力的支架橫梁管道上。

5.3.3.1.4、將分機四芯插頭插入顯示屏引出線四芯插座上，用PVC絕緣膠布和布絕緣膠布包好即可。

5.3.3.1.5、將天花板復原。

5.3.3.2、無吊頂?shù)陌惭b方式

5.3.3.2.1、在墻頂上合適的位置按實際的吊裝距離裝上兩個膨脹鏍栓掛鉤

5.3.3.2.2、繩索一端鎖緊在顯示屏上，將準備好的套管分別套入到繩索上，調整好顯示屏與天花板的距離，將繩索的另一端綁緊在膨脹鏍栓掛鉤上，多余的長度在綁好后穿入到套管當中隱藏。

5.3.3.2.3、將分機四芯插頭插入顯示屏引出線四芯插座上，用PVC絕緣膠布和布絕緣膠布包好即可。

注：

I、顯示屏拆卸時，推開天花板，將繩索解開即可;沒有吊頂?shù)膭t直接解開膨脹鏍栓掛鉤上的繩索。

5.3.4、副機安裝步驟

5.3.4.1、在裝副機位置牽一顯示屏的線，接法同顯示屏。線預留長度以裝好后接頭剛好能藏入副機殼內為佳。

5.3.4.2、打安裝孔

???? 按附錄五副機安裝圖在副機安裝位置用電錘打二個Φ10孔。

5.3.4.3、先釘入隨機配用塑料膨脹螺釘，再裝入隨機配用4×50木螺釘。木螺釘頭離墻面高度約為8mm。

5.3.4.4、將副機安裝孔對準螺釘掛入，將副機引出線整理后藏入副機殼內，從邊緣的缺口引出。要求位置端正，安裝牢固。

5.3.5、副機電話的安裝

5.3.5.1、按“系統接線圖”（見附錄） 從主機電話處并接一根電話線至需安裝副機電話處，在副機電話一端接好電話兩芯水晶插頭，焊接好用膠帶纏好。

5.3.5.2、按電話背板掛接尺寸在安裝位置用電錘打兩個Φ10孔，釘入隨機所配螺釘，將副機電話掛入，插入兩芯插頭，即可以與呼叫分機通話。

5.3.6、燈控模塊的安裝

將燈控模塊按“燈控模塊接線圖”（見附錄）的二根引出線并接于在床頭燈的開關上（或串接于床頭燈的火線上）。另外二線接插件插入分機的二線插座上。

5.4調試

不同型號機器所具有的功能而有所增減。具體調試見第5章操作使用中的有關內容。

?

注：系統功能設定以出廠設定為準，平時無需改動。

?

十二、氣密性試驗

氣密性試驗應在管道、閥門等安裝完畢進行，具體試驗方法和標準按檢驗和試驗細則進行。

?

招商政策:
①免費提供機器，確保全國范圍內30天內到貨；
②實行區域代理，確保運作者權益；
③提供合理的運作空間，確保投入與收益成正比；
④企業會持續穩定給予代理商做全面服務工作；
⑤完成任務年終返點；
⑥提供合法的經營手續；

代理商要求:
①有長期合作的決心；
②具有較強的責任心和信心；
③完善的銷售網絡；
④具有一定的經濟實力和良好的商業信譽；
⑤具有豐富的市場操作經驗，較強的市場開發能力；
