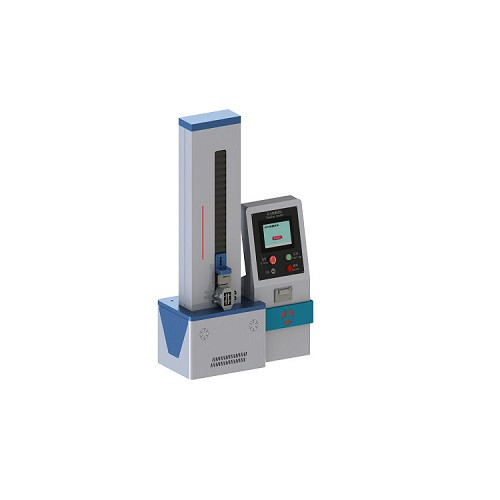

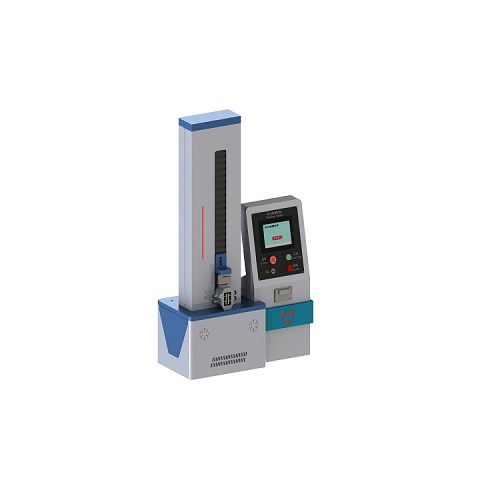

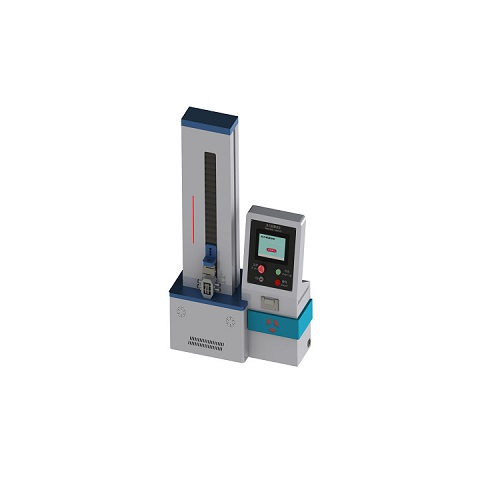

人工血管探頭破裂強度測試儀產品說明:

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

?

二，測試原理：

用平坦的環形夾具將被測試人工血管樣品的一片固定在開口上，將一個帶球形探頭的探針穿過樣品，直到破裂。在測試中不斷測量負載。

?

三，測試標準：YY0500-2021

?

四，技術參數：

操作界面：簡體中文/英文

拉力范圍：0-1000N（測試可軟件設定）

速率范圍：1-500MM/MIN可任意設置

時間計時器：觸摸屏顯示

電源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

?

探頭破裂強度的測試

1 原理

用平坦的環形夾具將被測試人工血管樣品的一片固定在開口上，將一個帶球形探頭的探針穿過樣品，直到破裂。在測試中不斷測量負載。

2 儀器應包括 :

a) 符合 ISO 5081的可勻速運動的拉力試驗機，可以在加壓模式下工作或裝有適合加壓的配件;

b) 樣品夾持環和可移動的探頭。如圖 6,圖 7規定的器械完成測試的儀器的精度在士5yo

?

3 取樣

YY0500-2021/1S0 7198:1998

?

4 測試程序

沿血管樣品的縱軸方向截取一段并撫平裁成厚度均勻的一片。將樣品放在測試儀器的開口上，使其完全覆蓋在薄膜上，如果有皺褶 ，在不扭曲編制結構的情況下將皺褶撫平。放下壓環。調整壓環底座或探針，無論是對于拉力機的夾具還是其他配件，使開口和探針在同心位置。降低探針到和樣品接觸。移動探針直到樣品破裂。記錄探針的直徑，移動速度，和每個樣品破裂時的負載

5 結果的表達

以毫米為單位表示探針的直徑，以毫米每分為單位表示探針的移動速度，以千牛為單位表示破裂強度

6 測試報告和附加說明

測試報告應包括血管樣品的破裂壓力的平均值和標準偏差、探針直徑、移動速度

7規定的細節。

附加說明應規定的被記錄下來
