蒸汽眼罩溫度特性檢測儀產品說明:

一、產品簡介

蒸汽眼罩溫度特性檢測儀是湖北普愛藥業有限公司按照中華人民共和國輕工行業標準《QB/T4903-2016?暖貼》和上海日用化學品行業協會《T/SHRH028-2020?蒸汽眼罩》研制的蒸汽眼罩溫度特性專用檢測設備。

專利證書號：ZL?201921128161.3；計算機軟件著作權證書號：軟著登字第11747302?號。

該設備適用于國家質量監督檢驗機構和蒸汽眼罩、暖足貼、自熱眼貼、暖寶寶等暖貼生產廠家的溫度特性檢測。

蒸汽眼罩溫度特性檢測儀功能：

1、自動采集多個蒸汽眼罩檢品從啟用至?40℃后經過最髙溫度又回落到?40℃全過程的時間和溫度數據，可實時顯示每個檢品的溫度曲線。

2、通過專用計算機系統軟件按《T/SHRH028-2020?蒸汽眼罩》的要求，精確計算多個檢品的最高溫度、持續發熱時間、平均溫度、升溫時間、溫度保證比值。在軟件系統中輸入企業產品標準指標后，系統自動對檢測結果進行分析判定，并打印測試報告。

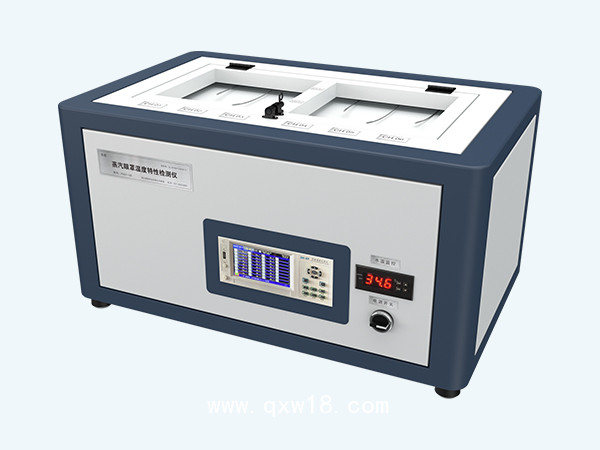

? ? ? ? ? ? ?圖?1 PA01-06?型蒸汽眼罩溫度特性檢測儀

二、主要技術參數

（一）溫熱裝置

溫熱裝置由溫熱器、循環式恒溫水槽、底襯及覆蓋材料組成。

1、溫熱器：溫熱器用?3mm?厚熱軋不銹鋼板，制作一個長?600mm、寬?300mm、高?100mm?的箱子，在箱子測試面貼上?8mm?厚的塑料板(PP)，其余?5?面蓋上?30mm?厚的發泡聚苯乙烯，在塑料板表面再蓋上兩層底襯，其各部位尺寸見圖?2。

2、循環式恒溫水槽：使水在溫熱器中以?12L/min±2L/min?的流量循環，溫熱部(塑料板的表面)各部分的溫度為(35±1)℃。

3、底襯及覆蓋材料：底襯材料為?32?支紗布(2?層)；覆蓋材料為 200D?的普通平面絨(8?層)；尺寸和溫熱器表面一致。

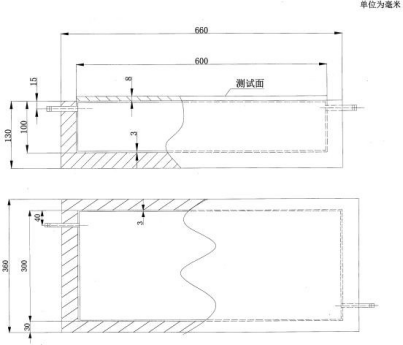

圖?2?溫熱器各部位尺寸

4、加熱方式：進口電熱管加熱。

5、控溫方式：液晶數顯?PID?控制。

（二）多通道溫度記錄儀

1、溫度傳感器總數：8?個（K?型熱電偶，測量端金屬長?25mm?直徑?4mm）

2、工作通道產品檢測傳感器：6?個（CH01～CH06）

3、塑料板表面溫度監控傳感器：2?個（CH07～CH08）

4、測溫范圍：0～100℃

5、測溫精度：0.1℃

6、溫度數據采集時間間隔：≥1?秒（可自行設置，出廠設置默認?60?秒）

（三）蒸汽眼罩溫度特性數據統計分析系統軟件

1、系統軟件按《T/SHRH028-2020?蒸汽眼罩》標準要求，精確計算多個工作通道的最高溫度、持續發熱時間、平均溫度、升溫時間、溫度保證比值數據，

2、輸入企業產品標準指標后，自動對檢測結果進行分析判定，打印測試報告。

（四）工作電源：220V

（五）整機功率：1200W

（六）設備外形尺寸：80cm×50cm×48cm

（七）設備重量：90kg

1、打開電源開關，電熱管、循環式恒溫水泵和多通道溫度記錄儀開始工作。設置多通道溫度記錄儀數據采集時間間隔（建議設置?60?秒）。

2、在溫度為(25±2)℃，相對濕度為(65±10)%，風速不大于 0.5m/s?的環境下，?使所有溫熱部位塑料板表面（溫度監控傳感器）加熱至?35℃±1℃后，方可進行檢測工作。

3、開始檢測時，按下多通道溫度記錄儀上“檢測”按鍵，開始記錄檢測數據。（若采用電腦記錄時，打開電腦軟件，點擊開始按鈕，電腦軟件開始記錄檢測數據）。

4、當所有檢品溫度都降至?40℃以下后，檢測結束。先點擊多通道溫度記錄儀上“STOP”按鈕，再點擊觸摸屏上“停止”鍵，停止記錄，然后插入?U?盤，按“文件”按鈕，選擇對應的數據導出至?U?盤保存。（若采用電腦記錄，鼠標點擊軟件上的停止鍵，然后保存即可）。

5、在電腦上打開《蒸汽眼罩溫度特性檢測儀數據統計分析系統》軟件，導入上述U?盤保存好的數據，即可自動統計各個檢品的最高溫度、持續發熱時間、平均溫度、升溫時間、溫度保證比值。輸入企業產品標準指標后，自動分析判定檢測結果，?打印測試報告。

注：應按《T/SHRH028-2020?蒸汽眼罩》標準溫度試驗方法完成檢測全過程。若檢品檢測前溫度高于?40℃，或溫度沒有降至?40℃以下結束檢測，則該檢品檢測數據為無效數據，不參與數據統計分析。

1、設備出廠時，循環水溫度控制器已經設置完成，正常情況下不要隨意更改。

2、請勿打開機倉內的各種循環水閥門，防止循環水泄漏。

3、節假日期間或長時間不使用，應關閉電源停止工作，延長設備壽命，避免安全事故。

4、本設備安裝有漏電保護裝置。應確保外接電源接地線有效，防止安全事故。

五、維護保養

若底襯鋪墊材料日久出現破損，可用?32?支紗布(2?層）縫制后更換，或與設備制造商聯系配件更換。

1、若檢測室環境溫度高于?25℃，可能導致溫熱部位塑料板表面監控傳感器溫度超過?36℃，應降低檢測室環境溫度至標準要求的?25℃±2℃范圍。

2、若溫熱部位塑料板表面監控溫度超出?35℃±1℃范圍，可適量調節水溫控制器的溫度設置，使所有的監控溫度在?35℃±1℃范圍內。

3、其它異常情況，請與供應商聯系處理。

1、設備質保期一年，一年內非人為損壞，制造商免費維修。質保期后，終身有償維保服務。

2、免費升級更新蒸汽眼罩溫度特性數據統計分析系統軟件。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?產品型號及組成

九、隨行文件

1、蒸汽眼罩溫度特性檢測儀產品說明書一份

2、多通道溫度記錄儀使用說明書一份

3、專用?U?盤?1?個（內有：蒸汽眼罩溫度特性數據統計分析系統軟件，多通道溫度記錄儀電腦安裝程序軟件，多路溫度記錄儀使用說明書電子版，《QB/T4903-2016?暖貼》和《T/SHRH028-2020?蒸汽眼罩》電子版）

4、多通道溫度記錄儀出廠校準證書

5、多通道溫度記錄儀第三方校準證書

6、水溫控制器使用說明書
